CADシンボルデータ一覧

これまでの「CADシンボルデータ集」が、目的のものを絞り込める・探せる機能を盛り込んだ「CADシンボルデータ一覧」に一新!

検索機能と絞り込み機能を搭載し、使い勝手が大きく向上

これまでの「CAD シンボルデータ集」には、検索機能がなく、「目的のシンボルデータがあるのか」、「どんなものがあるのか」、探すのも調べるのも大変でした。

「CAD シンボルデータ一覧」は、Vectorworks にプラグインしてお使いいただくプログラムです。

ユーザーの皆様から寄せられたご意見をもとに、検索方法や絞り込み機能を盛り込み、またサムネイル表示もされるので大変分かりやすく、使いやすくなりました。

絞り込み機能

3つのウインドウで、リストから関係しそうな項目を選んで行なってください。該当するシンボルデータが絞り込まれていきます。
品番や品名など分からない方にお勧めの検索方法です。

検索機能

Yahoo! などで検索するように、右上の検索ウインドウに思い当たる品番や品名を入れてみてください。

※関連するシンボルデータも表示されますので、お間違えのないようにご注意ください。
また、絞り込みカーソルは3つとも〈すべて〉に合わせてください。

サムネイル表示

品番だけではそれがどのような形状のものなのか分からないユーザーが多いと思われます。
「CAD シンボルデータ一覧」は品番ごとにサムネイル画像を表示しますので、形状を間違えることはありません。
※シンボルにはそれぞれ「Front(正面)」・「Top(上面)」・「Side(横)」がありますのでお間違えのないように配置してください。

使用方法とご注意

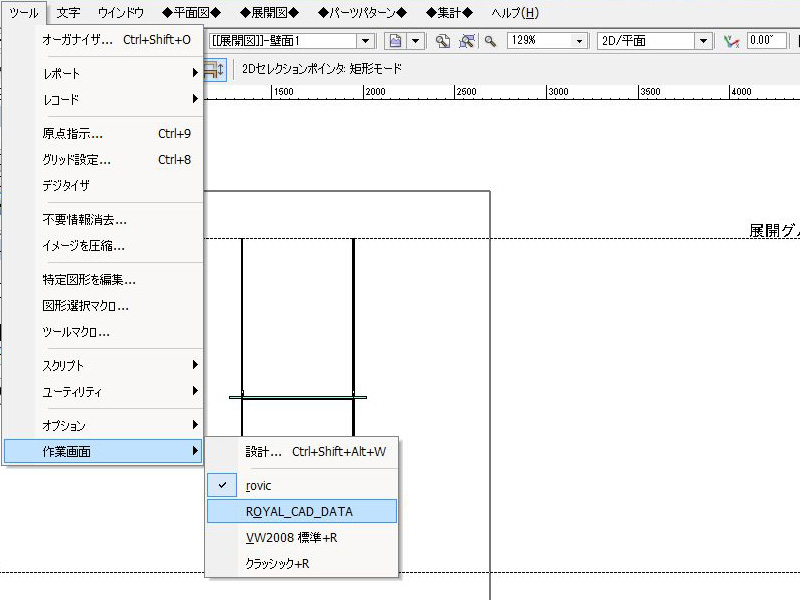

「CAD シンボルデータ一覧」プログラムを使用する際は、メニューの「ツール」>「作業画面」で「rovic」から「ROYAL_CAD_DATA」に切り替えて使用してください。

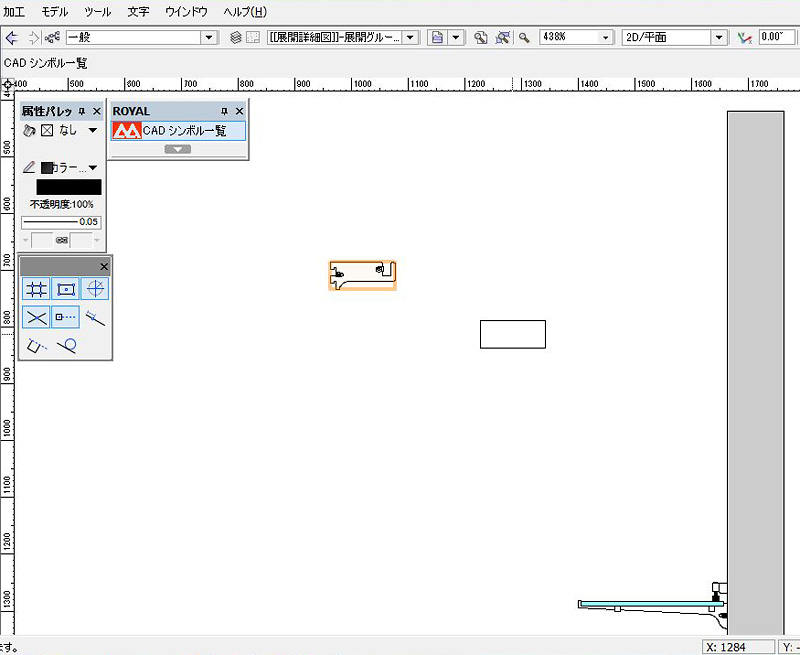

シンボルデータを配置する場合は、一覧から選択し、図面上でクリックするだけで配置できます。
※このプログラムから選択して図面上に配置したシンボルは、rovic の「集計」対象にはなりませんのでご注意ください。

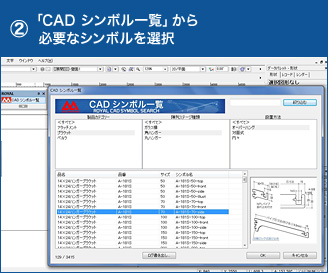

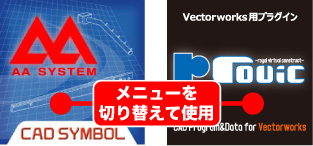

「作業画面」を「rovic」から「ROYAL_CAD_DATA」に切り替える「CAD シンボル一覧」から必要なシンボルを選択図面上でクリック(シンボルを選択後は、①同様、「rovic」に切り替えて戻る)

「CAD シンボルデータ一覧」のダウンロードは、「対象バージョン」のプルダウンより選択できます。詳しくは、「ダウンロード」ページをご確認ください。
