QRコードインフォメーション（シューノ19）

弊社製品の安全目安荷重重量テストデータについて

弊社製品のカタログ掲載安全目安荷重データにつきましては棚受ブラケット 2 本あたりの「破壊荷重の 20％（1/5）」の数値を表記しております。
しかしながら、数値は目安であり保証値ではありませんので、目安値を参考にしてそれ以上重いものは収納しないようお願いします。
間口寸法は 900mm で実測しておりますが、間口寸法が広がるにつれ、たわみ量が大きくなり、実用に適さない場合がありますのでご注意ください。
弊社の安全目安荷重予測値について

安全目安荷重値算出の試験結果（破壊荷重・破壊原因など）よりデータ分析を行い安全目安荷重予測値を算出し、青文字で表記しております。上記の安全目安荷重値と同じく数値をオーバーする荷重をかけることはおやめくださいますようお願いいたします。
多重段データ

掲載している数値は 5 段までの数値です。

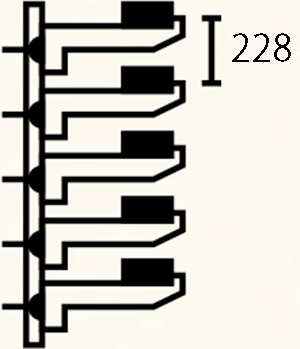

また、棚と棚との間はサポートのビス穴と同じ位置で、228mm の間隔が必要です。

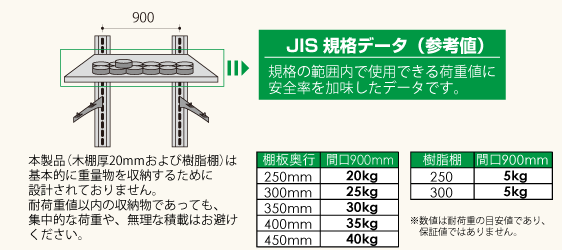

JIS規格に基づく木棚板20t厚（SS0-WS300・SS0-WS450）および樹脂棚（SS0-PS240-S・SS0-PS290-S)データ

木棚板20t厚（SS0-WS300・SS0-WS-450）および樹脂棚（SS0-PS-290-S・SS0-PS290-S)の安全目安荷重データは、棚板自体の安全目安荷重（JIS規格データ値）を採用しています。※ただし、これは破壊を基準とした考え方ではなく、「棚のたわみ」を基準とした場合の安全目安荷重値となります。
破壊荷重に基づく安全目安荷重データ

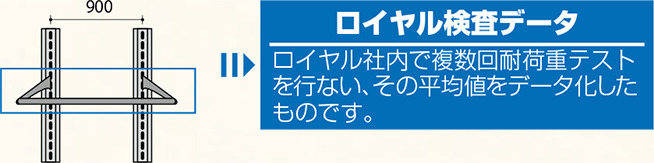

破壊荷重に基づく安全目安荷重データは、ロイヤル検査データ値を採用しています。

お手元のブラケットに刻印されている品番・サイズをご確認の上、下記のリストより対象品番をご参照ください。

破壊荷重に基づく棚の安全目安荷重データ
（ロイヤル製品との組み合わせデータ値）

木棚（外々）厚み15mm
想定下地
使用タッピング（SS0-ST□）			サイズ 65	サイズ 50	サイズ 65	サイズ 50	サイズ 40	サイズ 40
使用サポート（サポートピッチ W900mm 実測値）
木棚厚み 15 mm	SS2-WOB-R/L	150	31kg	32kg	30kg	31kg	30kg	24kg
木棚厚み 15 mm	SS2-WOB-R/L	200	33kg	34kg	32kg	33kg	32kg	31kg
木棚（落とし込み）厚み15mm
木棚厚み 15 mm	SS2-WIB-R/L	150	37kg	37kg	38kg	38kg	36kg	29kg
木棚厚み 15 mm	SS2-WIB-R/L	200	48kg	48kg	49kg	49kg	47kg	45kg
木棚（外々）厚み20mm
木棚厚み 20 mm	SS2-WOB-R/L	150	44kg	37kg	37kg	37kg	46kg	28kg
		200	39kg	35kg	37kg	35kg	40kg	27kg
		250	36kg	38kg	35kg	38kg	38kg	35kg
		300	53kg	54kg	52kg	52kg	52kg	41kg
		350	46kg	40kg	44kg	39kg	45kg	25kg
		400	45kg	37kg	40kg	36kg	43kg	23kg
		450	40kg	40kg	42kg	39kg	39kg	29kg
木棚（落とし込み）厚み20mm
木棚厚み 20 mm	SS2-WIB-R/L	150	44kg	42kg	51kg	42kg	53kg	33kg
		200	58kg	49kg	56kg	49kg	52kg	38kg
		250	50kg	47kg	49kg	47kg	47kg	44kg
		300	58kg	57kg	59kg	56kg	57kg	40kg
		350	49kg	43kg	49kg	42kg	49kg	25kg
		400	42kg	38kg	42kg	37kg	42kg	22kg
		450	37kg	38kg	36kg	37kg	39kg	31kg
樹脂棚
SS2-WOB-R/L		250	16kg	16kg	16kg	16kg	16kg	15kg
SS2-WOB-R/L		300	16kg	16kg	16kg	16kg	16kg	15kg
SS2-WIB-R/L		250	21kg	20kg	21kg	20kg	21kg	20kg
SS2-WIB-R/L		300	21kg	20kg	20kg	20kg	20kg	20kg
ガラス棚
SS2-GOB		150	24kg	24kg	24kg	25kg	28kg	25kg
		200	24kg	24kg	24kg	24kg	27kg	24kg
		250	20kg	20kg	20kg	20kg	22kg	20kg
		300	27kg	27kg	28kg	28kg	26kg	27kg

黒字・・・安全目安荷重実測値
青字・・・安全目安荷重予測値

破壊荷重に基づくハンガーの安全目安荷重データ
（ロイヤル製品との組み合わせデータ値）

ハンガーパイプφ16（内々）
想定下地
使用タッピング（SS0-ST□）			サイズ 65	サイズ 50	サイズ 65	サイズ 50	サイズ 40	サイズ 40
使用サポート（サポートピッチ W900mm 実測値）
φ16	SS2-HIB-16	100	「ご注意」参照
φ16	SS2-HIB-16	150	「ご注意」参照
ハンガーパイプφ25（内々）
φ25	SS2-HIB-25	270	38kg	34kg	37kg	33kg	33kg	24kg
φ25	SS2-HIB-25	300	33kg	29kg	34kg	30kg	29kg	21kg
ハンガーパイプφ25（オーバーハング）
φ25	SS2-HOB-25RL	270	33kg	29kg	33kg	29kg	32kg	24kg
φ25	SS2-HOB-25RL	300	29kg	26kg	28kg	25kg	29kg	21kg

黒字・・・安全目安荷重実測値
青字・・・安全目安荷重予測値

ハンガーパイプのたわみ時目安荷重データ一覧
ハンガーブラケット（SS2-HIB-16・SS2-HIB-25・SS2-HOB25RL）+ ハンガーパイプ（SS0-HIB-P16・SS0-HIB-P25）安全目安荷重データは、ロイヤル検査データ値を採用しています。
- ※1. 下記の数値はブラケットの前垂れも考慮した数値となっています
- ※2. 間口寸法によってはたわみ値が大きくなり実用に適さない場合があります
- ※3. JIS 規格を参考にしたテストによるたわみ値も弊社では確認しています

ハンガーパイプのたわみデータ
（ロイヤル製品との組み合わせデータ値）

ハンガー用ブラケット			たわみ	ハンガーパイプφ16（内々）
想定下地
使用タッピング（SS0-ST□）				サイズ 65	サイズ 50	サイズ 65	サイズ 50	サイズ 40	サイズ 40
使用サポート（サポートピッチ W900mm 実測値）
φ16	SS2-HIB-16	100	3mm	6kg	5kg	4kg	3kg	7kg	5kg
			5mm	10kg	9kg	7kg	6kg	12kg	9kg
			※10mm	22kg	19kg	18kg	16kg	20kg	15kg
		150	3mm	3kg	2kg	2kg	1kg	5kg	3kg
			5mm	7kg	6kg	5kg	4kg	9kg	6kg
			※10mm	20kg	18kg	15kg	13kg	16kg	12kg
ハンガー用ブラケット			たわみ	ハンガーパイプφ25（内々）
φ25	SS2-HIB-25	270	3mm	14kg	12kg	14kg	12kg	12kg	9kg
		270	5mm	25kg	22kg	23kg	20kg	26kg	19kg
		300	3mm	12kg	10kg	14kg	12kg	11kg	8kg
		300	5mm	20kg	18kg	22kg	19kg	21kg	15kg
ハンガー用ブラケット			たわみ	ハンガーパイプφ25（オーバーハング）
φ25	SS2-HOB-25RL	270	3mm	17kg	15kg	22kg	19kg	19kg	14kg
		270	5mm	27kg	24kg	34kg	30kg	30kg	22kg
		300	3mm	18kg	16kg	25kg	22kg	12kg	9kg
		300	5mm	31kg	27kg	34kg	30kg	19kg	14kg

黒字・・・安全目安荷重実測値
青字・・・安全目安荷重予測値

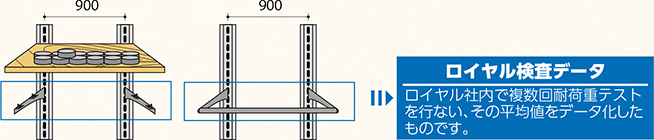

破壊荷重に基づく棚・ハンガーの安全目安荷重データ
（ロイヤル製品との組み合わせデータ値）

木棚（外々）厚み15mm
想定下地
使用タッピング（SS0-ST□）			サイズ 65	サイズ 50	サイズ 65	サイズ 50	サイズ 40	サイズ 40
使用サポート（サポートピッチ W900mm 実測値）
木棚厚み 15 mm	SS2-WOB-R/L	150	30kg	31kg	30kg	29kg	30kg	23kg
木棚厚み 15 mm	SS2-WOB-R/L	200	31kg	32kg	31kg	30kg	31kg	28kg
木棚（落とし込み）厚み15mm
木棚厚み 15 mm	SS2-WIB-R/L	150	34kg	33kg	34kg	32kg	28kg	24kg
木棚厚み 15 mm	SS2-WIB-R/L	200	42kg	40kg	42kg	39kg	35kg	36kg
木棚（外々）厚み20mm
木棚厚み 20 mm	SS2-WOB-R/L	150	41kg	35kg	40kg	35kg	43kg	18kg
		200	37kg	33kg	37kg	33kg	36kg	17kg
		250	34kg	34kg	34kg	34kg	33kg	22kg
		300	45kg	40kg	42kg	40kg	38kg	33kg
		350	39kg	31kg	34kg	31kg	34kg	21kg
		400	34kg	28kg	33kg	28kg	32kg	19kg
		450	32kg	30kg	30kg	30kg	28kg	21kg
木棚（落とし込み）厚み20mm
木棚厚み 20 mm	SS2-WIB-R/L	150	41kg	33kg	37kg	34kg	49kg	21kg
		200	49kg	38kg	46kg	39kg	43kg	25kg
		250	41kg	37kg	40kg	38kg	38kg	29kg
		300	44kg	43kg	44kg	42kg	40kg	27kg
		350	40kg	34kg	40kg	34kg	36kg	18kg
		400	36kg	30kg	32kg	29kg	31kg	19kg
		450	31kg	30kg	32kg	30kg	28kg	18kg
樹脂棚
SS2-WOB-R/L		250	16kg	16kg	16kg	16kg	16kg	15kg
SS2-WOB-R/L		300	16kg	16kg	16kg	16kg	16kg	15kg
SS2-WIB-R/L		250	21kg	20kg	21kg	20kg	21kg	20kg
SS2-WIB-R/L		300	21kg	20kg	20kg	20kg	20kg	20kg
ハンガーパイプφ16（内々）
φ16	SS2-HIB-16	100	「ご注意」参照
φ16	SS2-HIB-16	150	「ご注意」参照
ハンガーパイプφ25（内々）
φ25	SS2-HIB-25	270	23kg	20kg	24kg	21kg	19kg	14kg
φ25	SS2-HIB-25	300	22kg	19kg	21kg	18kg	17kg	12kg

黒字・・・安全目安荷重実測値
青字・・・安全目安荷重予測値

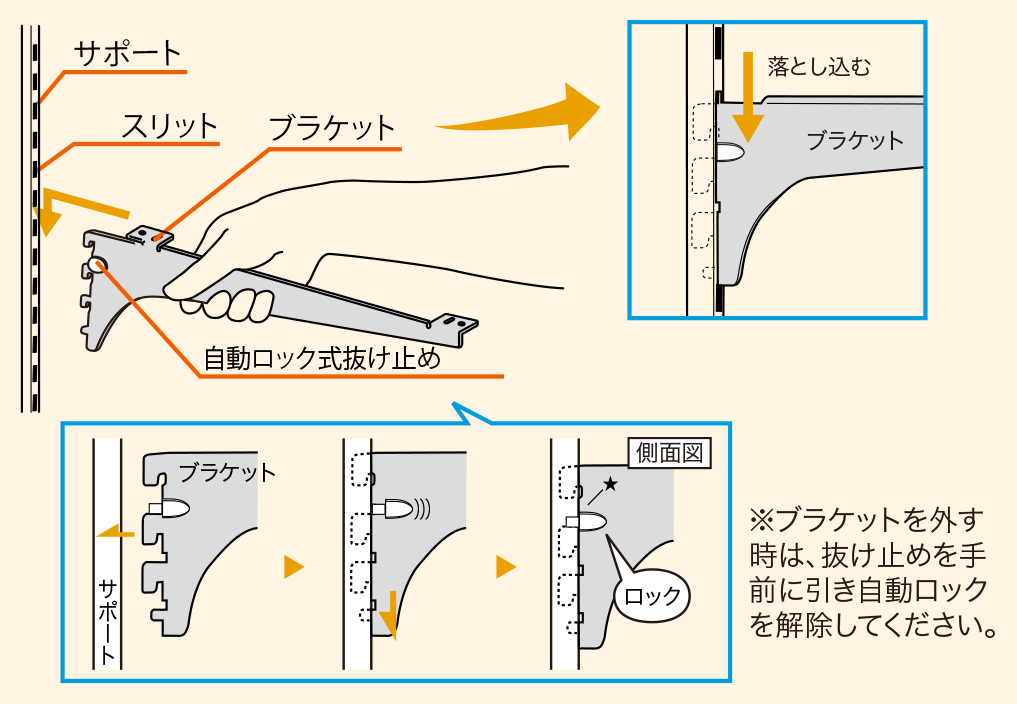

「サポート」のスリットに「ブラケット」を差し込み、爪部をしっかり落とし込んでください。

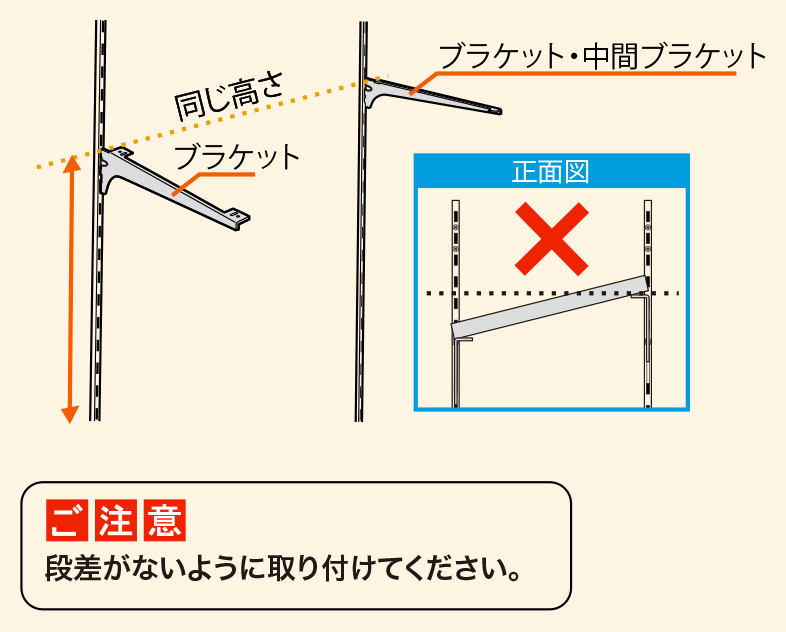

取り付けた「ブラケット」と必ず同じ高さになるように、2本目以降の「ブラケット・中間ブラケット」を①と同様に取り付けてください。

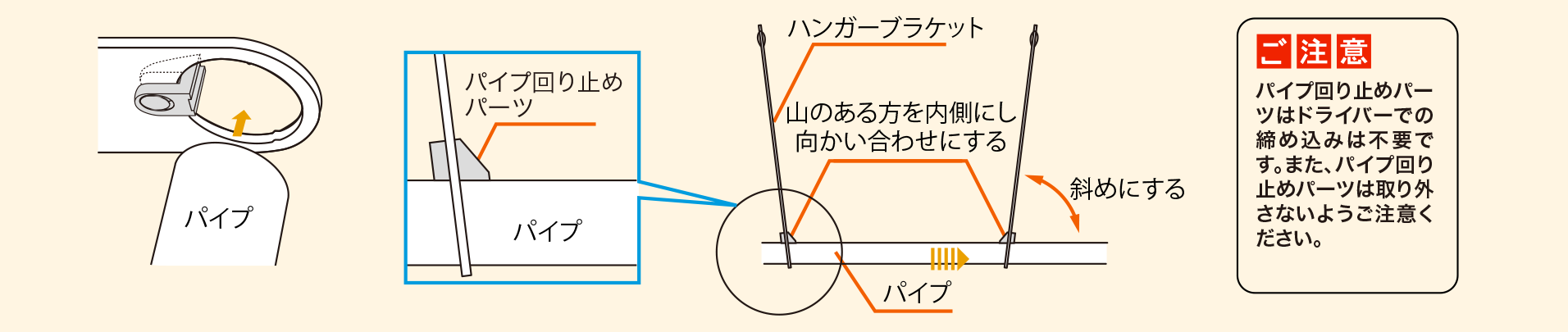

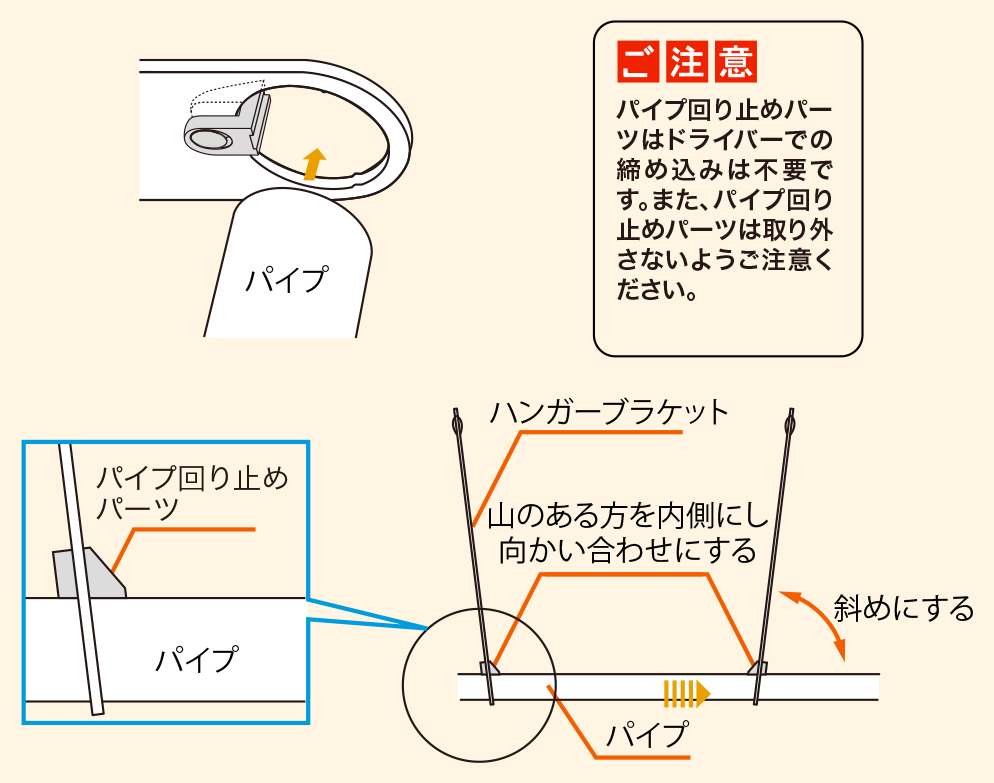

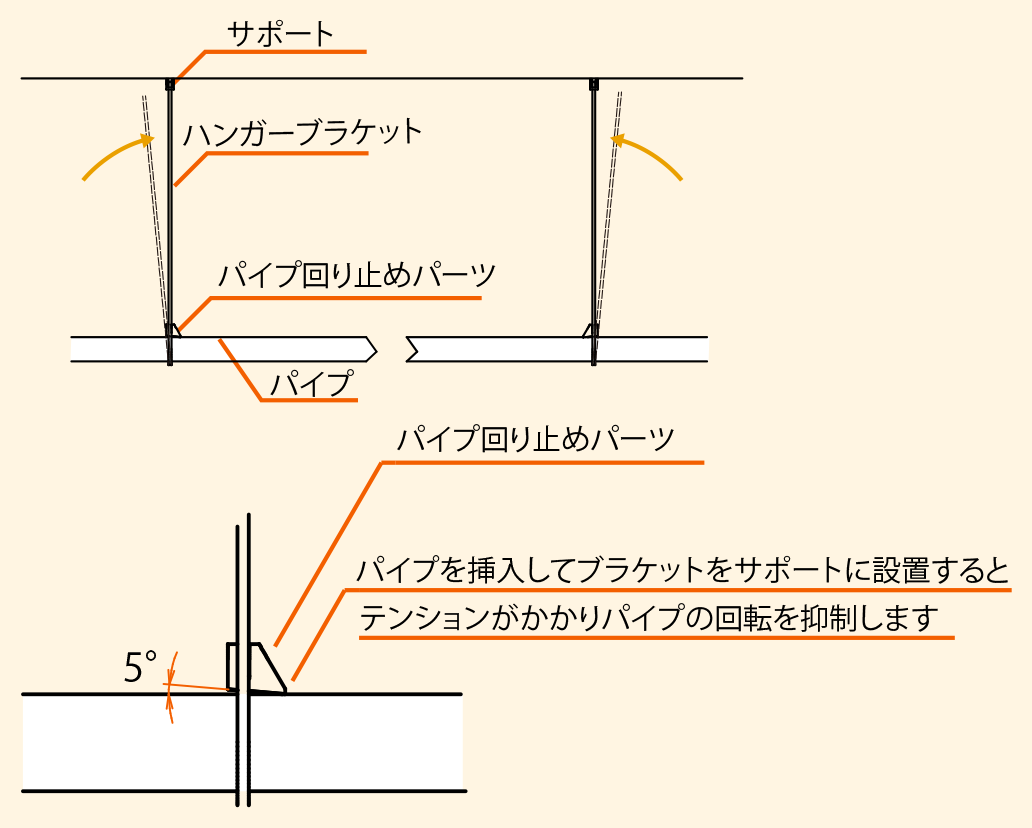

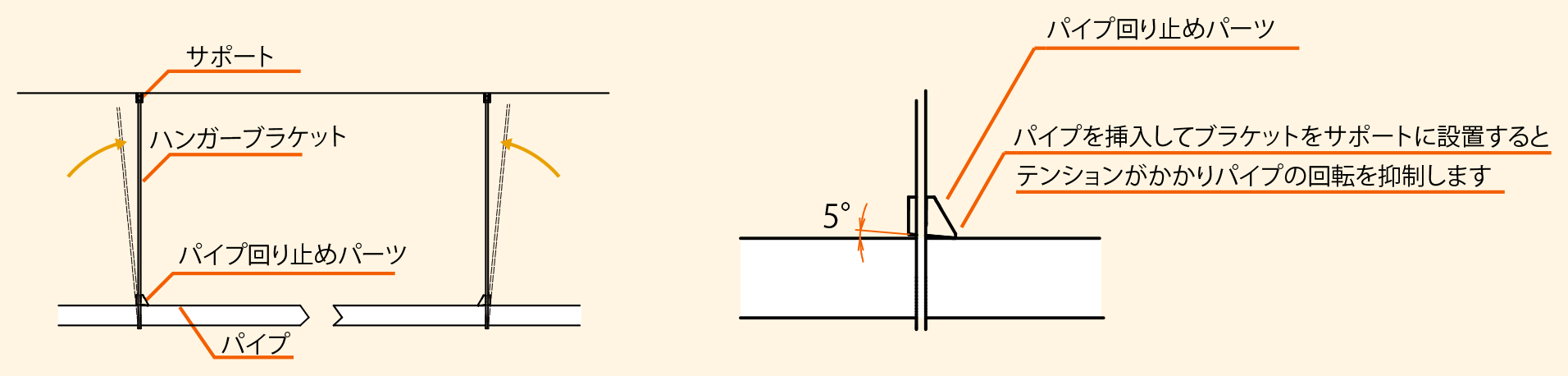

（1）「ハンガーブラケット」は左右があります。下図のように、パイプ回り止めパーツの山側がそれぞれ内側に向くようにパイプをハンガーブラケットに通します。その際、パイプは斜め方向に挿し込むと通リやすくなります。

片側のブラケットをサポートに取り付けて、もう片側のブラケットを取り付けていくとテンションがかかり、パイプの回転が抑制されます。
スイッチロック取扱動画

ハンガー回り止め設置方法動画
【ご注意】ハンガーパイプφ16の安全目安荷重重量テストデータについて

ハンガーパイプφ16（シューノ19・シューノ32 とも）の安全目安荷重につきましては、破壊荷重とたわみ値の関係性上、たわみ値に基づいた安全目安荷重値として示します。

※上記の考えから、ハンガーパイプφ16（シューノ19・シューノ32 とも）に限り、たわみ10mmまでの荷重値を示します。

ご注意

数値は目安であり保証値ではありませんので、目安値を参考にしてそれ以上重いものは収納しないようお願いします。
間口寸法は900mmで実測しておりますが、間口寸法が広がるにつれ、たわみ量が大きくなり、実用に適さない場合がありますのでご注意ください。
