灯具シリーズ

SHOPのイメージに合わせた充実のラインナップ

ケース照明 Display Light SERIES

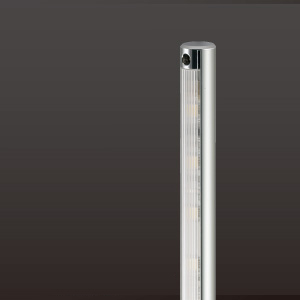

Corner Typeディスプレイライト(コーナータイプ)

手軽に後付け設置が可能

ショーケース内で、主にコーナーから照射する照明として使用するLED照明器具です。取り付けベースとなる座金は両面テープまたはビスで簡単に固定できるため、後付けで設置したい場合に便利な灯具です。
また、天地がない箇所へはキャッチャーを使い取り付けることができます。

セット商品

  • ボディ
  • LED基板
  • 基板コード
  • 専用レンズ
ディスプレイライト(コーナータイプ)

基本データ

電 流
0.408 A
照 度
2110 Lx
電 力
9.79 w
演色性
80Ra

ワイド 900mm 5000K 照射距離300mmの場合

色温度比較

色温度比較

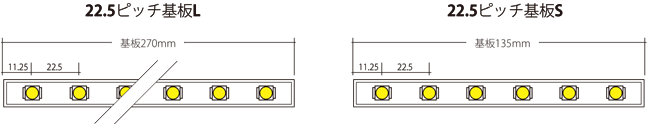

基板サイズ・ピッチ

基板サイズ・ピッチ

発注品番

発注品番

  • カットOK
  • 色替OK
本体カラー
クローム・ステンカラー

本体材質
アルミ
エンド部
真鍮
レンズ
アクリル

ケーブル長さ
2000mm
ブラック

天地固定する場合は、テンションベースセット(LU-CT-SZまたはLU-CT-YZ)が別途必要になります

キャッチャーで設置する場合は、φ15用クリアキャッチャー(LU-15CC)が別途必要になります

アキ寸法
アキ寸法

灯具本体端部から基板までの距離(アキ寸法)は図のように計算してください。

Ⓐサイズ
(mm)
クローム ステンカラー 基板数 Ⓑ基板
サイズ
(mm)
電流
(A)
電力
(W)
接続可能灯数(1電源につき)
LU-AD-CT 接続時電力(W)
300~434 ¥9.450 ¥10,350 L×1 270 0.136 3.26 2灯 6.5
435~569 ¥12,500 ¥13,750 L×1+S×1 405 0.204 4.89 2灯 9.8
570~704 ¥13,700 ¥15,150 L×2 540 0.272 6.52 2灯 13.1
705~839 ¥17,250 ¥19,000 L×2+S×1 675 0.340 8.16 2灯 16.3
840~974 ¥18,450 ¥20,300 L×3 810 0.408 9.79 2灯 19.6
975~1109 ¥22,000 ¥24,200 L×3+S×1 945 0.476 11.42 2灯 22.8
1110~1244 ¥23,250 ¥25,600 L×4 1080 0.544 13.05 1灯 13.1
1245~1379 ¥26,450 ¥29,100 L×4+S×1 1215 0.612 14.68 1灯 14.7
1380~1514 ¥28,600 ¥31,500 L×5 1350 0.680 16.32 1灯 16.3
1515~1649 ¥31,700 ¥34,900 L×5+S×1 1485 0.748 17.95 1灯 18.0
1650~1712 ¥32,900 ¥36,250 L×6 1620 0.816 19.58 1灯 19.6

切断別寸費込み価格(1本~20本約3日後出荷)
 テンションベースセット(LU-CT-SZ・LU-CT-YZ)使用時は発注サイズ注意

青字=要納期

  • サイズにより、270mmのL基板と135mmのS基板の2種類を使います。
  • 指定サイズによって基板の種類は決まります。基板の種類はお選びいただけません。
  • 2種類の基板の併用によるサイズ指定はできません。
  • 接続可能灯数は必ずお守りください。故障・火災の原因になります。
  • 本体カラーの色替えも承ります。
  •  Display Lightシリーズは表示日数プラス1日となります。

     製品特性上、灯具全長によっては若干のたわみ(5~10mm程度)が生じます。
