発注手引き

発注手引き Order

Shelf Light SERIES - 棚下照明 -

  • [ は各品番の中から任意で必ず選択してください。
  • 記載の品番は必ず必要になります。必要数については各該当ページを参照し、過不足の確認をした上でご発注ください。
  • ※のジョイントコードは、灯具を連結する場合のみ必要になります。
  • 商品によって、使用や設置方法、連結可能灯数などの制限があります。各該当ページを参照し、確認をした上でご発注ください。

step1灯具を16より選ぶ

  既製サイズ(在庫品) 別注加工用サイズ
10×37 面発光
10×37 面発光
1
リフレクス
(面発光)
  5000K(昼白色) LU-XSN1037550・820・1090・1360 LU-XCN1037213~1427
  4200K(白 色) LU-XSW1037550・820・1090・1360 LU-XCW1037213~1427
  3500K(温白色) LU-XSO1037550・820・1090・1360 LU-XCO1037213~1427
  3000K(電球色) LU-XSL1037550・820・1090・1360 LU-XCL1037213~1427
2
オプティス
(面発光省電力)
  5000K(昼白色) LU-PSN1037564・834・1104・1374 LU-PCN1037204~1427
  4200K(白 色) LU-PSW1037564・834・1104・1374 LU-PCW1037204~1427
  3500K(温白色) LU-PSO1037564・834・1104・1374 LU-PCO1037204~1427
  3000K(電球色) LU-PSL1037564・834・1104・1374 LU-PCL1037204~1427
15×15 ベーシックスリム
15×15 ベーシックスリム
3
ハイブライト
(高照度)
  5000K(昼白色) LU-HSN1515596・696・896・1196 LU-HCN1515165~1500
  4200K(白 色) LU-HCW1515165~1500
  3500K(温白色) LU-HCO1515165~1500
  3000K(電球色) LU-HSL1515596・696・896・1196 LU-HCL1515165~1500
4
ローエナジー
(省電力)
  5000K(昼白色) LU-ESN1515596・896・1196 LU-ECN1515320~1500
  4200K(白 色) LU-ECW1515320~1500
  3500K(温白色) LU-ECO1515320~1500
8×35 木棚直付け
8×35 木棚直付け
5
ウッドマウント
  5000K(昼白色) LU-WEN835200~1500
  4200K(白 色) LU-WEW835200~1500
  3500K(温白色) LU-WEO835200~1500
  3000K(電球色) LU-WEL835200~1500
15×30 前面発光
15×30 前面発光
7
フロントルミナス
  5000K(昼白色) LU-FCN1530323~1537
  4200K(白 色) LU-FCW1530323~1537
灯具のカットサイズ注意 灯具エンドに使うアタッチメント分のサイズをマイナスしてご発注ください
灯具のカットサイズ注意 灯具エンドに使うアタッチメント分のサイズをマイナスしてご発注ください

↓

step2灯具本体カラーを下記より選ぶ

色替えOK

納期・別注加工について( )内は20本までの製作実働日数となります。

  • アルシルバー
    (既製 即日・カット2日)
  • ステンカラー
    (カット2日)
  • アルゴールド
    (7 日)
  • アルブラス
    (8 日)
  • L ブロンズ
    (7 日)
  • A ホワイト
    (6 日)
  • A ブラック
    (6 日)
  • 鉄地グレー
    (7 日)
  • ショットシルバー
    (7 日)
  • 日塗工・DIC
    (7 日)

↓

step3壁面の施工方法をA-1A-9より選ぶ

A-1
DC24Vラインコンセントを使う場合
DC24Vラインコンセントを使う場合
壁面の場合什器の場合

  DC24V ラインコンセント LU-ZLC800・1000・1200・1500・1800
  ケース付DC24Vラインコンセント用電源コード(ホワイト) LU-PWC-CW
  ケース付DC24Vラインコンセント用電源コード(ブラック) LU-PWC-CB
  DC24Vラインコンセント用電源コード LU-PWC-24V200・300・400・500・600
  サポート柱・ビス ■ASF-10などメインカタログ参照
  スイッチング電源150W LU-SWC 150
  スイッチング電源240W LU-SWC 240
  スイッチング電源320W LU-SWC 320
  スイッチング電源用接続コネクタ LU-SW-CN
  LU-SW-CN 用工具 LU-SW-CT
  スイッチング電源放熱用カバー LU-SWC-HC
  ※ジョイントコード(灯具を連結する場合のみ) ※LU-CDJ75・150・400・900・1500
  ※スイッチング電源用接続コネクタ(什器の場合のみ) ※LU-SW-CN
  スイッチング電源放熱用カバー LU-SWC-HC
A-2
AC100Vラインコンセントを使う場合
AC100Vラインコンセントを使う場合
  AC100Vラインコンセント LU-LCF800・1000・1200・1500・1800
  AC100Vラインコンセント用アダプタ(高寿命・コードタイプ) LU-HAD-JC
  AC100Vラインコンセント用アダプタ(コードタイプ) LU-AD-JCR
  サポート柱・ビス ■ASF-10などメインカタログ参照
  ケース付きシングルコード LU-CDS-C
  シングルコード(直列接続用) LU-CDS200・300・400・500・600・
1000・2000・3000
  ダブルコード(並列接続用) LU-CDW2030・3040・4050・5060・
6070・1011・2022・3033
  ※ジョイントコード(灯具を連結する場合のみ) ※LU-CDJ75・150・400・900・1500
A-3
AC100Vラインコンセント用スリムアダプタを使う場合
AC100Vラインコンセント用スリムアダプタを使う場合
ガラス棚
設置時
JPバー
設置時
木棚
設置時

  AC100Vラインコンセント LU-LCF800・1000・1200・1500・1800
  AC100Vラインコンセント用スリムアダプタ LU-ADS
  サポート柱・ビス ■ASF-10などメインカタログ参照
  3PINメガネ型コード LU-MC300
  ジョイントコード LU-CDJ75・150・400・900・1500
  ※スリムアダプタ用ホルダー(ブラケットに設置の場合のみ) LU-ADS-H
  ※スリムアダプタJPB用ホルダー(JPバーに設置の場合のみ) LU-ADS-JH
  ※JPバー9 JPB-9
  ※Jホルダー(JPB-9用フラット) J-1
  ※JPバー15 JPB-15
  ※Jホルダー(JPB-15用フラット) J-5
  ※スリムアダプタ木棚用ホルダー(木棚に設置の場合のみ) LU-ADS-WH
A-4
AC100Vコンセント用アダプタを使う場合
(別途電源タップなど必要)

AC100Vコンセント用アダプタを使う場合(別途電源タップなど必要)
  AC100Vコンセント用アダプタ(高寿命コードタイプ) LU-HAD-CT
  AC100Vコンセント用アダプタ(コードタイプ) LU-AD-CT
  AC100Vコンセント用アダプタ(70Wタイプ) LU-AD70W
  シングルコード(直列接続用) LU-CDS200・300・400・500・600・
1000・2000・3000
  ダブルコード(並列接続用) LU-CDW2030・3040・4050・5060・
6070・1011・2022・3033
  ※LU-AD-CT用ホルダー(木板に設置時必要) ※LU-AD-CTH
  ※LU-AD70W用ホルダー(木板に設置時必要) ※LU-AD70W-H
  ※ジョイントコード(灯具を連結する場合のみ) ※LU-CDJ75・150・400・900・1500
A-5
スイッチング電源に直接接続する場合
スイッチング電源に直接接続する場合
壁面の場合什器の場合

  スイッチング電源(60W) LU-SWC60
  スイッチング電源(90W) LU-SWC90
  スイッチング電源(120W) LU-SWC120
  スイッチング電源(150W) LU-SWC150
  スイッチング電源(240W) LU-SWC240
  スイッチング電源(320W) LU-SWC320
  スイッチング電源放熱用カバー LU-SWC-HC
  ※スイッチング電源用接続コネクタ LU-SW-CN
  ※スイッチング電源用シングルコード LU-SW-CDS3000
  集合コード LU-CGS
  集合コード用ジョイントコード LU-CG-J150・900・1500
  ケース付シングルコード LU-CDS-C
  シングルコード(直列接続用) LU-CDS200・300・400・500・600・
1000・2000・3000
A-6
イージーパネルを使う場合
イージーパネルを使う場合
  ルーペルジャック用イージーパネル(ジャック多数箇所) LU-EP1050
  ルーペルジャック用ポイントパネル(ジャック1箇所) LU-PP50
  スイッチング電源(60W) LU-SWC60
  スイッチング電源(90W) LU-SWC90
  スイッチング電源(120W) LU-SWC120
  スイッチング電源(150W) LU-SWC150
  スイッチング電源(240W) LU-SWC240
  スイッチング電源(320W) LU-SWC320
  スイッチング電源放熱用カバー LU-SWC-HC
  集合コード LU-CGS
  サポートスタッド SST-23000・4000 メインカタログ参照
  サポート柱・ビス ■ASF-10などメインカタログ参照
  Nタッピング(50本入り1パック) NT-P13
  ファイバーメッシュ FMP35・50
  ※ジョイントコード(灯具を連結する場合のみ) ※LU-CDJ75・150・400・900・1500
  ルーペルジャック LU-JK
  ケース付シングルコード LU-CDS-C
  シングルコード(直列接続用) LU-CDS200・300・400・500・600・
1000・2000・3000
  ダブルコード(並列接続用) LU-CDW2030・3040・4050・5060・
6070・1011・2022・3033
  パネルキャップ LU-PC15
A-7 A-8
ジャックレール(LU-RL)ハネ付ジャックレール(LU-RL-T) を使う場合
ジャックレールを使う場合
ハネ付ジャックレールを使う場合
  ルーペルジャックレール LU-RL1100(250)・1300(300)・
1500(350)・1700(400)・
1900(450) ※( )内はピッチ寸法
  ルーペルハネ付きジャックレール LU-RL-T1100(250)・1300(300)・
1500(350)・1700(400)・
1900(450) ※( )内はピッチ寸法
  スイッチング電源(60W) LU-SWC60
  スイッチング電源(90W) LU-SWC90
  スイッチング電源(120W) LU-SWC120
  スイッチング電源(150W) LU-SWC150
  スイッチング電源(240W) LU-SWC240
  スイッチング電源放熱用カバー LU-SWC-HC
  ジャック用コード LU-RD3000
  サポートスタッド SST-23000・4000 メインカタログ参照
  サポート柱・ビス ■ASF-10などメインカタログ参照
  レールホルダー LU-RH14
  ケース付シングルコード LU-CDS-C
  シングルコード(直列接続用) LU-CDS200・300・400・500・600・
1000・2000・3000
  ダブルコード(並列接続用) LU-CDW2030・3040・4050・5060・
6070・1011・2022・3033
  レールキャップ LU-RC12
A-9
充電式バッテリーを使う場合
充電式バッテリーを使う場合
  充電式バッテリー LU-PB-10A
  ケース付シングルコード LU-CDS-C
  シングルコード(直列接続用) LU-CDS200・300・400・500・600・
1000・2000・3000
  ダブルコード(並列接続用) LU-CDW2030・3040・4050・5060・
6070・1011・2022・3033
  ※ジョイントコード(灯具を連結する場合のみ) ※LU-CDJ75・150・400・900・1500

↓

step4棚下への設置方法をB-1B-7より選ぶ

A-1A-9でケース付DC24Vラインコンセント用電源コード(LU-PWC-CW・CB)・ケース付シングルコード(LU-CDS-C)を選んだ場合は不要

B-1
内々仕様の場合
(12×36・10×37面発光)

内々仕様の場合(10×37面発光)
  面発光用フラットホルダー LU-RE-FH
  ※コード収納パーツ LU-CP
  ※ブラケット用コードカバー LU-CC200・300・400
  ブラケット(棚内々用) ■R-120GHS・R-121GHS推奨詳しくはこちら
  Fホルダー(棚内々時) ■F-10・F-11詳しくはこちら
  Fホルダー(連続スパン時) ■F-10・F-11・F-20詳しくはこちら
B-1
内々仕様の場合
(15×15ベーシックスリム・
15×30前面発光)

内々仕様の場合(15×15ベーシックスリム・15×30前面発光)
  フラットホルダー LU-FH
  ※コード収納パーツ LU-CP
  ※ブラケット用コードカバー LU-CC200・300・400
  ブラケット(棚内々用) ■R-120GHS・R-121GHS推奨詳しくはこちら
  Fホルダー(棚内々時) ■F-10・F-11詳しくはこちら
  Fホルダー(連続スパン時) ■F-10・F-11・F-20詳しくはこちら
B-2
オーバーハング仕様の場合
(12×36・10×37面発光)

オーバーハング仕様の場合(10×37面発光)
  面発光用スライドホルダー LU-RE-SH
  12×36用エンドキャップ LU-LEC1236
  10×37用エンドキャップ LU-REC1037
  ※コード収納パーツ LU-CP
  ※ブラケット用コードカバー LU-CC200・300・400
  ブラケット ■R-120GHS・R-121GHS推奨詳しくはこちら
B-2
オーバーハング仕様の場合
(15×15ベーシックスリム・
15×30前面発光)

オーバーハング仕様の場合(15×15ベーシックスリム・15×30前面発光)
  スライドホルダー LU-SH
  15×15用エンドキャップ LU-EC1515
  15×30用エンドキャップ LU-FEC1530
  ※コード収納パーツ LU-CP
  ※ブラケット用コードカバー LU-CC200・300・400
  ブラケット ■R-120GHS・R-121GHS推奨詳しくはこちら
B-3
スチール棚仕様の場合
(15×15ベーシックスリム)

スチール棚仕様の場合(15×15ベーシックスリム)
  15×15用マグネットホルダー LU-MGH1515
  15×15用エンドキャップ LU-EC1515
  ブラケット ■R-120GHS・R-121GHS推奨詳しくはこちら
B-4
木棚キャッチャー仕様の場合
(15×15ベーシックスリム)

木棚キャッチャー仕様の場合(15×15ベーシックスリム)
  木棚用キャッチャー LU-WC1515
  15×15用エンドキャップ LU-EC1515
  ブラケット ■R-032W/033W・R-132W/133W推奨詳しくはこちら
B-5
木棚直付け仕様の場合
(8×35木棚直付け)

木棚直付け仕様の場合(8×35木棚直付け)
  ブラケット ■R-032W/033W・R-132W/133W推奨詳しくはこちら
B-6
木棚直付け仕様の場合
(12×36・10×37面発光)

木棚直付け仕様の場合(10×37面発光)
  12×36用木棚エンドキャップ LU-LEW1236
  10×37用コードイン木棚エンド LU-CE1037
  10×37用木棚エンドキャップ LU-REW1037
  ブラケット ■R-032W/033W・R-132W/133W推奨詳しくはこちら
B-7
帆立ダボ仕様の場合
(10×37面発光)

※12×36面発光にはご使用になれません
帆立ダボ仕様の場合(10×37面発光)
  帆立インサイド面発光用 LU-DH1037250・300・350・400
B-7
帆立ダボ仕様の場合
(15×15ベーシックスリム)

帆立ダボ仕様の場合(15×15ベーシックスリム)
  帆立インサイドベーシックスリム用 LU-DH1515250・300・350・400
その他 安全にご使用いただくための推奨パーツ

当社メインカタログをご参照ください

Display Light SERIES - ケース照明 -

  • [ は各品番の中から任意で必ず選択してください。
  • 記載の品番は必ず必要になります。必要数については各該当ページを参照し、過不足の確認をした上でご発注ください。

step1灯具(灯具長さ・色温度・座金・サイズ等)を811より選ぶ

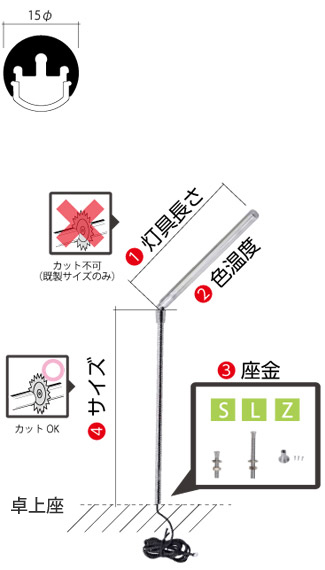

8スティックタイプ

スティックタイプ

発注品番 下記の表を見ながら任意の数値を入れて商品を指定してください。

    接続可能灯数(1電源につき)
LU-AD-CT 接続時電力(W) LU-AD-LT 接続時電力(W)
1灯具長さ 200 2灯 3.3 2灯 3.3
340 2灯 6.5 2灯 6.5
470 2灯 9.8 1灯 4.9
610 2灯 13.1 1灯 6.5
2色温度 N 5000K(昼白色)
W 4200K(白 色)
O 3500K(温白色)
L 3000K(電球色)
3座金 S 卓上座許容厚み=15~50mm
L 卓上座許容厚み=51~100mm
Z 卓上座厚み=20mm以上必要
4サイズ 50~300
品番例
灯具長さ340mm・5000K・Z タイプの座金・高さ250mm を注文したい場合
(例)LU-S380-NZ250
9スタンドタイプ
    別注加工用サイズ
スタンドタイプ   5000K(昼白色) LU-STN340~1759
クロームステンカラー
灯具発注サイズ
  4200K(白 色) LU-STW340~1759
クロームステンカラー
  3500K(温白色) LU-STO340~1759
クロームステンカラー
  3000K(電球色) LU-STL340~1759
クロームステンカラー
スタンドパイプセット   スタンドパイプセット LU-15AS~300・~600・~900
クローム・Aニッケルサテン
発注サイズ:床面から灯具上面までの高さ

発注サイズ=座面から
灯具上面までの高さ

  スタンドパイプセット ロング LU-15AL~300・~600・~900
クローム・Aニッケルサテン
  スタンドパイプセット 座金タイプ LU-15AZ~300・~600・~900
クローム・Aニッケルサテン

(青字=要納期)

10コーナータイプ
    別注加工用サイズ
コーナータイプ
  5000K(昼白色) LU-CTN300~1712
クロームステンカラー
  4200K(白 色) LU-CTW300~1712
クロームステンカラー
  3500K(温白色) LU-CTO300~1712
クロームステンカラー
  3000K(電球色) LU-CTL300~1712
クロームステンカラー
天地固定
(コードを下穴に通す設置)天地固定(コードを下穴に通す設置)
テンションベースセット
(アンダーケーブル)
LU-CT-SZクローム・Aニッケルサテン 灯具発注サイズ=天地内寸-37mm
天地固定
(コードを横から出す設置)天地固定(コードを横から出す設置)
テンションベースセット
(サイドケーブル)
LU-CT-YZクローム・Aニッケルサテン
キャッチャー設置
キャッチャー設置
φ15用クリアキャッチャー LU-15CC透明 灯具発注サイズ=カット寸法指定なし
~839mm:2個
840mm~:3個以上

(青字=要納期)

11ウッドタイプ
    別注加工用サイズ
ウッドタイプ   5000K(昼白色) LU-WTN340~1759
クロームステンカラー
本体サイズはケース内寸より-2mm
  4200K(白 色) LU-WTW340~1759
クロームステンカラー
  3500K(温白色) LU-WTO340~1759
クロームステンカラー
  3000K(電球色) LU-WTL340~1759
クロームステンカラー
フレキシブル設置(L字外側)フレキシブル設置(L字外側) L型エンドプレート LU-15WLPクローム・Aニッケルサテン 本体サイズはケース内寸より-24mm以上
フレキシブル設置(L字内側)フレキシブル設置(L字内側) L型エンドプレート LU-15WLPクローム・Aニッケルサテン 本体サイズはケース内寸より-20mm以上
妻板後付け設置
妻板後付け設置
T型エンドプレート LU-15WSPクローム・Aニッケルサテン 本体サイズはケース内寸より-7mm以上

(青字=要納期)

↓

step2灯具本体カラーを下記より選ぶ

色替えOK

納期・別注加工について( )内は20本までの実働日数となります。
Display LightシリーズはShelf Lightシリーズの表示日数プラス1日となります。

  • クローム(近似色)
    (カット3日)
  • ステンカラー
    (カット3日)
  • アルゴールド
    (8日)
  • アルブラス
    (9日)
  • L ブロンズ
    (8日)
  • A ホワイト
    (7日)
  • A ブラック
    (7日)
  • 鉄地グレー
    (8日)
  • ショットシルバー
    (8日)
  • 日塗工・DIC
    (8日)

↓

step3各タイプの電源と接続コードを選ぶ

8スティックタイプ

接続可能灯数の制限があります。

■ LU-AD-LTの場合
:200mm・340mmは2灯まで、470mm・610mmは1灯まで
■ LU-AD-100Vの場合
:全サイズ2灯まで
■ LU-PB-10Aの場合
:全サイズ2灯まで(1ジャック1Aまで)
    サイズ
メスオス   スティックタイプ専用アダプタ LU-AD-LT
  AC100Vコンセント用アダプタ(高寿命コードタイプ) LU-HAD-CT
  AC100Vコンセント用アダプタ(コードタイプ) LU-AD-CT
  充電式バッテリー10Ah LU-PB-10A
  ケース用シングルコード(1灯接続用) LU-15CDS200
  ケース用ダブルコード(2灯接続用) LU-15CDW2020
9スタンドタイプ

接続可能灯数の制限があります。

  • LU-AD-CT・LU-AD-CT
    340~1149mm=2灯まで
    1150~1759mm=1灯まで
  • LU-PB-10A
    340~1149mm=1ジャック2灯まで
    1150~1759mm=1ジャック1灯まで
    (1ジャック1Aまで)
    サイズ
メスオス   AC100Vコンセント用アダプタ(高寿命コードタイプ) LU-HAD-CT
  AC100Vコンセント用アダプタ(コードタイプ) LU-AD-CT
  充電式バッテリー10Ah LU-PB-10A
  ケース用シングルコード(1灯接続用) LU-15CDS200
  ケース用ダブルコード(2灯接続用) LU-15CDW2020
10コーナータイプ

接続可能灯数の制限があります。

  • LU-AD-CT・LU-AD-CT
    300~1109mm=2灯まで
    1110~1712mm=1灯まで
  • LU-PB-10A
    340~1109mm=1ジャック2灯まで
    1110~1712mm=1ジャック1灯まで
    (1ジャック1Aまで)
    サイズ
メスオス   AC100Vコンセント用アダプタ(高寿命コードタイプ) LU-HAD-CT
  AC100Vコンセント用アダプタ(コードタイプ) LU-AD-CT
  充電式バッテリー10Ah LU-PB-10A
  ケース用シングルコード(1灯接続用) LU-15CDS200
  ケース用ダブルコード(2灯接続用) LU-15CDW2020
11ウッドタイプ

接続可能灯数の制限があります。

  • LU-AD-CT・LU-AD-CT
    340~1149mm=2灯まで
    1150~1759mm=1灯まで
  • LU-PB-10A
    340~1149mm=1ジャック2灯まで
    1150~1759mm=1ジャック1灯まで
    (1ジャック1Aまで)
    サイズ
メスオス   AC100Vコンセント用アダプタ(高寿命コードタイプ) LU-HAD-CT
  AC100Vコンセント用アダプタ(コードタイプ) LU-AD-CT
  充電式バッテリー10Ah LU-PB-10A
  ケース用シングルコード(直列接続用) LU-15CDS200
  ケース用ダブルコード(並列接続用) LU-15CDW2020

このページのトップへ
