灯具シリーズ

SHOPのイメージに合わせた充実のラインナップ

ケース照明 Display Light SERIES

Stand Typeディスプレイライト(スタンドタイプ)

灯具本体わずかφ15

ショーケース内で使うLED照明器具です。
蛍光ランプ(当社28スレンダーφ28)と比べてφ15のスリムさを実現。
灯具が180°回転するので狙ったところへの照射が可能。
効率良く対象物を照らします。

セット商品

  • ボディ
  • LED基板
  • 基板コード
  • 専用レンズ

製品図面

ディスプレイライト(スタンドタイプ)

基本データ

電 流
0.408 A
照 度
2360 Lx
電 力
9.79 w
演色性
80Ra

ワイド 900mm 5000K 直下300mmの場合

色温度比較

色温度比較

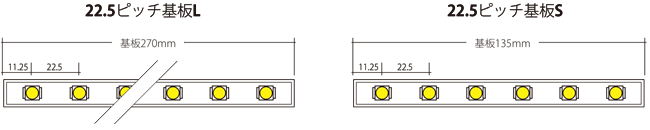

基板サイズ・ピッチ

基板サイズ・ピッチ

発注品番

発注品番

  • カットOK
  • 色替OK
本体カラー
クローム・ステンカラー

本体材質
アルミ
エンド部
真鍮
レンズ
アクリル

ケーブル長さ
2000mm
ブラック

スタンドパイプ(LU-15ASまたはLU-15ALまたはLU-15AZ)が2本別途必要になります

アキ寸法
アキ寸法

灯具本体端部から基板までの距離(アキ寸法)は図のように計算してください。

Ⓐサイズ
(mm)
基板数 Ⓑ基板
サイズ
(mm)
電流
(A)
電力
(W)
接続可能灯数(1電源につき)
LU-HAD-CT 接続時電力(W)
340~474 L×1 270 0.136 3.26 2灯 6.5
475~619 L×1+S×1 405 0.204 4.89 2灯 9.8
620~744 L×2 540 0.272 6.52 2灯 13.1
745~879 L×2+S×1 675 0.340 8.16 2灯 16.3
880~1014 L×3 810 0.408 9.79 2灯 19.6
1015~1149 L×3+S×1 945 0.476 11.42 2灯 22.8
1150~1284 L×4 1080 0.544 13.05 1灯 13.1
1285~1419 L×4+S×1 1215 0.612 14.68 1灯 14.7
1420~1554 L×5 1350 0.680 16.32 1灯 16.3
1555~1689 L×5+S×1 1485 0.748 17.95 1灯 18.0
1690~1759 L×6 1620 0.816 19.58 1灯 19.6

切断別寸費込み価格(1本~20本約3日後出荷)

  • サイズにより、270mmのL基板と135mmのS基板の2種類を使います。
  • 指定サイズによって基板の種類は決まります。基板の種類はお選びいただけません。
  • 2種類の基板の併用によるサイズ指定はできません。
  • 接続可能灯数は必ずお守りください。故障・火災の原因になります。
  • 本体カラーの色替えも承ります。
  •  Display Lightシリーズは表示日数プラス1日となります。

     製品特性上、灯具全長によっては若干のたわみ(照射角度により5~10mm程度)が生じます。
