棚下照明 Shelf Light SERIES

15×15 High Brightハイブライト(高照度タイプ)

高照度、省電力

従来の照度を保ちつつ、消費電力を約20%ダウンさせる事に成功。また両サイドの光らない部分を極力少なくし発光面が長くなるように本体灯具サイズを見直しました。

セット商品

  • ボディ
  • LED基板
  • 基板コード
  • 専用レンズ

製品図面

ブルーライトカットレンズをご利用いただけます。
詳しくはこちらをご覧ください

ハイブライト(高照度タイプ)

基本データ

電 流
0.408 A
照 度
2420 Lx
電 力
9.79 w
演色性
80Ra

ワイド896mm 5000K 棚下直下300mmの場合

色温度比較

色温度比較

施工・設置方法

A-3
各電源の接続方法(壁面施工)
AC100Vラインコンセント用スリムアダプタを使って接続する(AC100Vラインコンセント併用)
スリムアダプタでスッキリ

スリムアダプタでスッキリ

ブラケット横にアダプタを取り付ける事が出来るので、AC100Vラインコンセントに使用した時でも壁面の見た目がすっきりします。また、木棚にアダプタ本体を直接取り付けることも可能です。
※AC100Vラインコンセント(LU-LCF)が必要です。

  • ガラス棚ブラケット設置時
  • JPバー設置時
  • 木棚設置時

1 ガラス棚ブラケット設置時
LU-LCFとサポート柱を施工し、LU-MCとLU-HADS(LU-HADS-H を取り付けた状態) をつなぎ、ブラケットに取り付けます。

設置方法
  • サポート柱・ビス

    サポート柱・ビス

    ASF-1など、サポート柱&
    固定ビス

  • ブラケット

    ブラケット

    R-120GHSなどガラス棚ブラケット

  • LU-LCF

    ① LU-LCF

    AC100Vラインコンセント

  • LU-MC

    ② LU-MC

    3PINメガネ型コード

  • LU-ADS

    ③ LU-HADS

    AC100Vラインコンセント用スリムアダプタ(高寿命タイプ)

  • LU-ADS-H

    ④ LU-HADS-H

    スリムアダプタ用ホルダー

  • LU-CDJ

    ⑤ LU-CDJ

    ジョイントコード



パーツ一覧

AC側に直接結線してご使用する際は電気工事資格が必要です。

取り扱いには電気工事資格が必要です。

AC100V ラインコンセント
AC100V ラインコンセント用スリムアダプタ
棚下照明システム共通コード
AC100V ラインコンセント用スリムアダプタ
設計・施工・発注・取扱上の留意点
専門業者にご依頼ください

配線については、有資格者による施工が義務付けられていますので、必ず専門業者にご依頼ください。

正しく接続してください

灯具本体への入力電圧はDC24Vです。表示された当社指定の電源、電圧以外では使用しないでください。間違った電源に接続した場合、灯具本体または電源が壊れる恐れがあります。

連結可能灯数は規定範囲内でのご使用を厳守してください。
規定範囲をオーバーすると火災及び故障の原因になります。
より安全にご使用頂けるように、安全アタッチメントパーツを各種取り揃えております。ご相談ください。

INFORMATION
AA SYSTEM ・内々仕様時には、ガラス棚を受けるためFホルダーが必須ですので、必ずお選びください。
・より安全にご使用いただくため、ガラス押さえなどの「安全パーツ」もご用意しておりますので、併せてご使用ください。

2 JPバー設置時

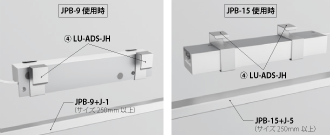

スリムアダプタ(LU-HADS)にスリムアダプタJPB用ホルダー(LU-ADS-JH)を取り付けてから、JPバーに取り付けます。
※JPバー(JPB-9またはJPB-15)とJホルダーが必要です。

設置方法
設置方法
  • サポート柱・ビス

    サポート柱・ビス

    ASF-10などサポート柱&
    固定ビス

  • ブラケット

    ブラケット

    R-120GHSなどガラス棚
    ブラケット

  • JPB-9・J-1

    JPB-9・J-1

    JPバー9とフラットホルダー

  • JPB-15・J-5

    JPB-15・J-5

    JPバー15とフラットホルダー

  • LU-LCF

    ① LU-LCF

    AC100Vラインコンセント

  • LU-MC

    ② LU-MC

    3PINメガネ型コード

  • LU-ADS

    ③ LU-HADS

    AC100Vラインコンセント用
    スリムアダプタ(高寿命タイプ)

  • LU-ADS-JH

    ④ LU-ADS-JH

    スリムアダプタJPB用
    ホルダー

  • LU-CDJ

    ⑤ LU-CDJ

    ジョイントコード



パーツ一覧

AC側に直接結線してご使用する際は電気工事資格が必要です。

取り扱いには電気工事資格が必要です。

AC100V ラインコンセント
AC100V ラインコンセント用スリムアダプタ
棚下照明システム共通コード
AC100V ラインコンセント用スリムアダプタ

JPB-9

JPB-9 JPバー9

材質:スチール

JPB-15

JPB-15 JPバー15

材質:スチール

設計・施工・発注・取扱上の留意点
専門業者にご依頼ください

配線については、有資格者による施工が義務付けられていますので、必ず専門業者にご依頼ください。

正しく接続してください

灯具本体への入力電圧はDC24Vです。表示された当社指定の電源、電圧以外では使用しないでください。間違った電源に接続した場合、灯具本体または電源が壊れる恐れがあります。

連結可能灯数は規定範囲内でのご使用を厳守してください。
規定範囲をオーバーすると火災及び故障の原因になります。
より安全にご使用頂けるように、安全アタッチメントパーツを各種取り揃えております。ご相談ください。

INFORMATION
AA SYSTEM ・内々仕様時には、ガラス棚を受けるためFホルダーが必須ですので、必ずお選びください。
・より安全にご使用いただくため、ガラス押さえなどの「安全パーツ」もご用意しておりますので、併せてご使用ください。

3 木棚設置時 アダプタは木棚に直付けしないでください
スリムアダプタ木棚用ホルダー(LU-HADS-WH)を木棚にビス固定してから、スリムアダプタ(LU-HADS)を取り付けます。
※掘り込み設置の場合は放熱性を考慮し、下記の注意を厳守してください。

■ 直付け設置
直付け設置

■ 掘り込み設置
掘り込み設置

  • サポート柱・ビス

    サポート柱・ビス

    ASF-10などサポート柱&
    固定ビス

  • ブラケット

    ブラケット

    R-032W/033Wなど木棚ブラケット

  • LU-LCF

    ① LU-LCF

    AC100Vラインコンセント

  • LU-MC

    ② LU-MC

    3PINメガネ型コード

  • LU-ADS

    ③ LU-HADS

    AC100Vラインコンセント用
    スリムアダプタ(高寿命タイプ)

  • LU-ADS-WH

    ④ LU-HADS-WH

    スリムアダプタ木棚用
    ホルダー

  • LU-CDJ

    ⑤ LU-CDJ

    ジョイントコード

設置方法



パーツ一覧

AC側に直接結線してご使用する際は電気工事資格が必要です。

取り扱いには電気工事資格が必要です。

AC100V ラインコンセント
AC100V ラインコンセント用スリムアダプタ
棚下照明システム共通コード
AC100V ラインコンセント用スリムアダプタ
設計・施工・発注・取扱上の留意点
専門業者にご依頼ください

配線については、有資格者による施工が義務付けられていますので、必ず専門業者にご依頼ください。

正しく接続してください

灯具本体への入力電圧はDC24Vです。表示された当社指定の電源、電圧以外では使用しないでください。間違った電源に接続した場合、灯具本体または電源が壊れる恐れがあります。

連結可能灯数は規定範囲内でのご使用を厳守してください。
規定範囲をオーバーすると火災及び故障の原因になります。
より安全にご使用頂けるように、安全アタッチメントパーツを各種取り揃えております。ご相談ください。

INFORMATION
AA SYSTEM ・内々仕様時には、ガラス棚を受けるためFホルダーが必須ですので、必ずお選びください。
・より安全にご使用いただくため、ガラス押さえなどの「安全パーツ」もご用意しておりますので、併せてご使用ください。
