灯具シリーズ

SHOPのイメージに合わせた充実のラインナップ

棚下照明 Shelf Light SERIES

15×15 High Brightハイブライト(高照度タイプ)

高照度、省電力

従来の照度を保ちつつ、消費電力を約20%ダウンさせる事に成功。また両サイドの光らない部分を極力少なくし発光面が長くなるように本体灯具サイズを見直しました。

セット商品

  • ボディ
  • LED基板
  • 基板コード
  • 専用レンズ

製品図面

ブルーライトカットレンズをご利用いただけます。
詳しくはこちらをご覧ください

ハイブライト(高照度タイプ)

基本データ

電 流
0.408 A
照 度
2420 Lx
電 力
9.79 w
演色性
80Ra

ワイド896mm 5000K 棚下直下300mmの場合

色温度比較

色温度比較

施工・設置方法

A-4
各電源の接続方法(壁面施工)

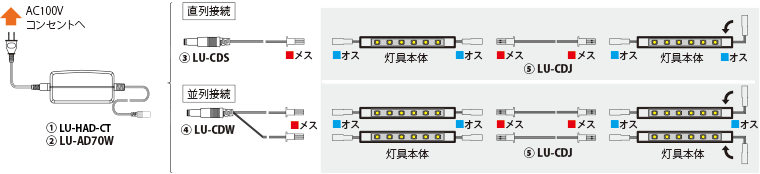

AC100Vコンセント用アダプタを使って接続する
最もシンプルな接続

最もシンプルな接続

使用するのはAC100Vコンセントに挿せるAC100Vアダプタ(LU-HAD-CT・LU-AD70W)、シングルコード・ダブルコード(LU-CDS・LU-CDW)のみ。 簡単に点灯させるシステムです。

1 通常接続

密閉空間禁止 空気の通りを

アダプタ自体(LU-HAD-CT・LU-AD70W)の発熱により、隣り合わせで使用したり、密閉された狭い空間で使用しますと、熱により内部部品の故障の原因となる可能性があります。
そのため左図のような条件では使用しないようにしてください。
①LU-HAD-CTと②LU-AD70Wは有効電力値が違います。
(①LU-HAD-CT=25.2W、②LU-AD70W=49W)

設置方法

2 木板などに設置(本体を固定)

  • 木板などに設置(本体を固定)

    LU-100Vコードタイプ用ホルダー(LU-HAD-CTHまたはLU-AD70W-H)を木板などにビス止めします。

  • 木板などに設置(本体を固定)

    AC100Vコンセント用アダプタ(LU-HAD-CT・LU-AD70W)を上図のように斜めに入れて取り付けます。

  • 木板などに設置(本体を固定)

    付属の電源コードをアダプタに挿し込みます。

設置方法

  • LU-AD-CT

    ① LU-HAD-CT

    AC100Vコンセント用
    アダプタ(高寿命コードタイプ)

  • LU-AD70W

    ② LU-AD70W

    AC100Vコンセント用
    アダプタ(70Wタイプ)

  • LU-CDS

    ③ LU-CDS

    シングルコード

  • LU-CDW

    ④ LU-CDW

    ダブルコード

  • LU-CDJ

    ⑤ LU-CDJ

    ジョイントコード

  • LU-AD-CTH

    ⑥ LU-HAD-CTH

    CTアダプタ用ホルダー
    ※LU-AD-CTにも使用できます。

    木板などに設置

  • LU-AD70W-H

    ⑦ LU-AD70W-H

    LU-AD70W用ホルダー

    木板などに設置

使用する各灯具のページで、サイズのワット数を確認し、使用灯数を掛けて総ワット数を求めてください。(ワット数×灯数=総ワット数)総ワット数は、電源の許容範囲内で灯具を連結してください。



パーツ一覧

AC100Vコンセント用アダプタ
AC100Vコンセント用アダプタ
ご注意
コネクタ部を持って外してください! コード部を引っ張りますとちぎれる恐れがあります。接続部を外す時は、コード部を引っ張らずに接続コネクタ部を持って外してください。
設計・施工・発注・取扱上の留意点
正しく接続してください

灯具本体への入力電圧はDC24Vです。表示された当社指定の電源、電圧以外では使用しないでください。間違った電源に接続した場合、灯具本体または電源が壊れる恐れがあります。

連結可能灯数は規定範囲内でのご使用を厳守してください。
規定範囲をオーバーすると火災及び故障の原因になります。
より安全にご使用頂けるように、安全アタッチメントパーツを各種取り揃えております。ご相談ください。
