棚下照明 Shelf Light SERIES

15×15 High Brightハイブライト(高照度タイプ)

高照度、省電力

従来の照度を保ちつつ、消費電力を約20%ダウンさせる事に成功。また両サイドの光らない部分を極力少なくし発光面が長くなるように本体灯具サイズを見直しました。

セット商品

  • ボディ
  • LED基板
  • 基板コード
  • 専用レンズ

製品図面

ブルーライトカットレンズをご利用いただけます。
詳しくはこちらをご覧ください

ハイブライト(高照度タイプ)

基本データ

電 流
0.408 A
照 度
2420 Lx
電 力
9.79 w
演色性
80Ra

ワイド896mm 5000K 棚下直下300mmの場合

色温度比較

色温度比較

施工・設置方法

B-7
棚下設置の仕様
帆立ダボ展開で設置する

帆立ダボ仕様

帆立ダボの内側にアタッチメントをはさみ、灯具を取り付ける仕様です。
※設置には帆立にダボ(ガラス棚用)が付いていることが条件となります。(別売)
推奨ダボ: ELSC-12 サイズ20、ELDC-12 サイズ20

  • 10×37面発光
  • 15×15ベーシックスリム
10×37面発光 (※12×36にはご使用になれません。)

10×37面発光

1 ①アタッチメントの灯具固定ホルダーのビスを任意の位置で固定します。
②固定したホルダーに灯具を装着します。(灯具背面の溝を利用します)
③ホルダー側のビスを回して灯具を固定します。
※アタッチメントは左右セットですので①~③を灯具の左右で行なってください。
※④の○部分が下に向くよう、灯具の上下向きに注意してください。

  • 設置方法
  • 設置方法
  • 設置方法
  • 設置方法

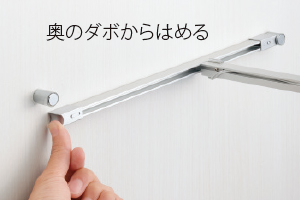

2 LU-DH1037を右のように、帆立妻板の左側と右側の奥からはめて、手前のダボへとはめます。

設置方法

3 電源に接続後、LU-DH1037の溝へ余ったコードを納めます。
付属のレールカバーをハサミなどで適度な長さにカットしてレールの溝に取り付けて完了です。

設置方法

  • LU-DH1037

    LU-DH1037

    帆立インサイド10×37用



パーツ一覧

取扱上の
留意点
手順1
灯具の
カット寸法注意
灯具のカット寸法注意
灯具エンドに使うアタッチメント分の寸法をマイナスしてご発注ください
15×15ベーシックスリム

15×15ベーシックスリム

1 ①アタッチメントの灯具固定ホルダーのビスを任意の位置で固定します。
②固定したホルダーに灯具を装着します。(灯具背面の溝を利用します)
③ホルダー側のビスを回して灯具を固定します。
※アタッチメントは左右セットですので①~③を灯具の左右で行なってください。
※④の○部分が下に向くよう、灯具の上下向きに注意してください。

  • 設置方法
  • 設置方法
  • 設置方法
  • 設置方法

2 またはLU-DH1515を右のように、帆立妻板の左側と右側の奥からはめて、手前のダボへとはめます。

設置方法

3 電源に接続後、LU-DH1515の溝へ余ったコードを納めます。 付属のレールカバーをハサミなどで適度な長さにカットしてレールの溝に取り付けて完了です。

設置方法

  • LU-DH1515

    LU-DH1515

    帆立インサイド15×15用



パーツ一覧

取扱上の
留意点
手順1
灯具の
カット寸法注意
灯具のカット寸法注意
灯具エンドに使うアタッチメント分の寸法をマイナスしてご発注ください
