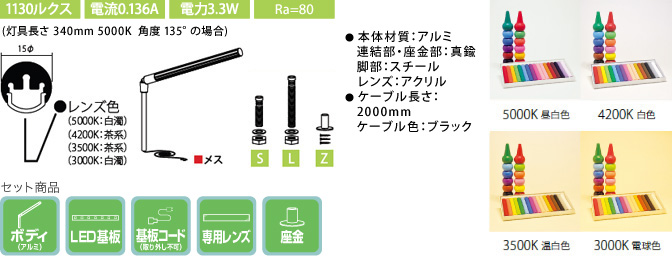

卓上やショーケース内で使うLED照明器具です。片脚タイプで脚が360°回転し、灯具も垂直に90°、水平に180°回転するのでピンポイントでの照射ができ、効率よく対象物を照らせます。
寸法など製品の詳細情報（仕様書）をPDFで確認いただけます。
こちらからPDFをダウンロードしてください。
基板サイズ・ピッチ

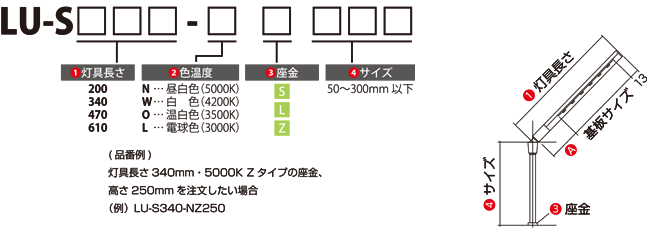

発注品番
灯具本体端部から基板までの距離は13mm、接合部から基板までの距離は下記表のⒶをご参照ください。
| ①灯具長さ （mm） |
基板数 | 基板 サイズ （mm） |
電流 （A） |
電力 （W） |
Ⓐアキ寸法 | 接続可能灯数（1電源につき） | |||
|---|---|---|---|---|---|---|---|---|---|
| LU-AD-CT | 接続時電力 （W） |
LU-AD-LT | 接続時電力 （W） |
||||||
| 200 | S×1 | 135 | 0.068 | 1.63 | 52mm | 2灯 | 3.3 | 2灯 | 3.3 |
| 340 | L×1 | 270 | 0.136 | 3.26 | 57mm | 2灯 | 6.5 | 2灯 | 6.5 |
| 470 | L×1＋S×1 | 405 | 0.204 | 4.89 | 52mm | 2灯 | 9.8 | 1灯 | 4.9 |
| 610 | L×2 | 540 | 0.272 | 6.52 | 57mm | 2灯 | 13.1 | 1灯 | 6.5 |
| 品番 | ④サイズ | クローム | ステン カラー |
|---|---|---|---|
| LU-S200- (N)S |
～300 | ¥11,350 | ¥12,450 |
| LU-S340- (N)S |
～300 | ¥12,450 | ¥13,750 |
| LU-S470- (N)S |
～300 | ¥14,800 | ¥16,300 |
| LU-S610- (N)S |
～300 | ¥15,900 | ¥17,500 |
| 品番 | ④サイズ | クローム | ステン カラー |
|---|---|---|---|
| LU-S200- (N)L |
～300 | ¥11,800 | ¥13,000 |
| LU-S340- (N)L |
～300 | ¥13,000 | ¥14,300 |
| LU-S470- (N)L |
～300 | ¥15,300 | ¥16,900 |
| LU-S610- (N)L |
～300 | ¥16,400 | ¥18,050 |
| 品番 | ④サイズ | クローム | ステン カラー |
|---|---|---|---|
| LU-S200- (N)Z |
～300 | ¥12,050 | ¥13,300 |
| LU-S340- (N)Z |
～300 | ¥13,250 | ¥14,550 |
| LU-S470- (N)Z |
～300 | ¥15,550 | ¥17,100 |
| LU-S610- (N)Z |
～300 | ¥16,600 | ¥18,250 |
切断別寸費込み価格（1本～20本約3日後出荷） 青字＝要納期 ※( )内N・W・O・Lは同価格（各座金タイプ共通）
-

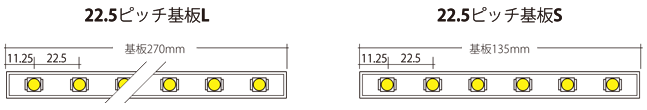

・サイズにより270mmのL基板と135mmのS基板の2種類を使います。
・指定サイズによって基板の種類は決まります。基板の種類はお選びいただけません。
・2種類の基板の併用によるサイズ指定はできません。
・接続可能灯数は必ずお守りください。故障・火災の原因になります。
・本体カラーの色替えも承ります。納期についてはこちらをご参照ください。
Display Lightシリーズは表示日数プラス1日となります。

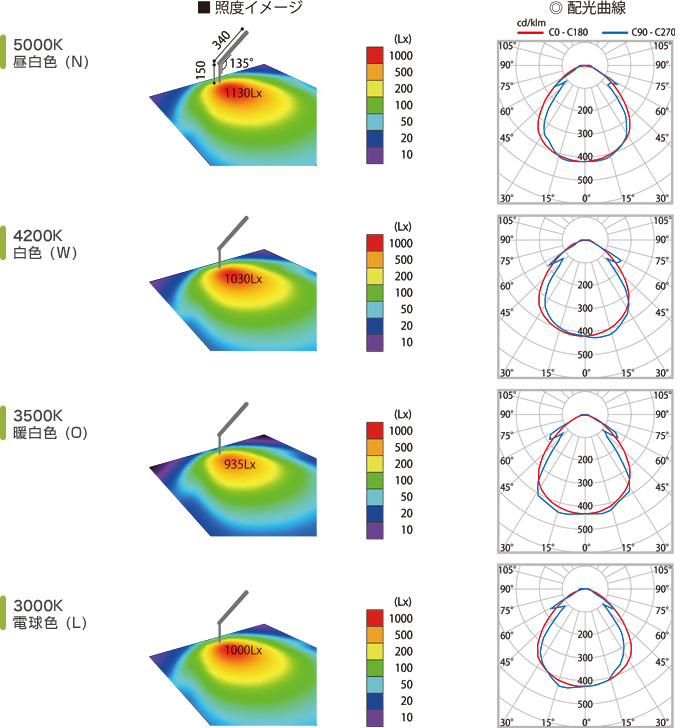

スティックタイプ データ
灯具340mm 角度135°の場合
5000K昼白色（N）
| ◎ | 消費電力(W) | 3.3 |
|---|---|---|
| ◎ | 全光束(lm) | 295 |
| ◎ | 発光効率(lm/W) | 90 |
| ■ | 演色性(Ra) | 80 |
| ◇ | 300mm 直下照度(lx) | 1130 |

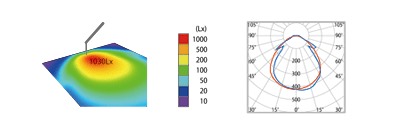

4200K白色（W）
| ◎ | 消費電力(W) | 3.3 |
|---|---|---|
| ◎ | 全光束(lm) | 270 |
| ◎ | 発光効率(lm/W) | 82 |
| ■ | 演色性(Ra) | 80 |
| ◇ | 300mm 直下照度(lx) | 1030 |

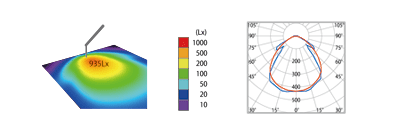

3500K温白色（O）
| ◎ | 消費電力(W) | 3.3 |
|---|---|---|
| ◎ | 全光束(lm) | 190 |
| ◎ | 発光効率(lm/W) | 58 |
| ■ | 演色性(Ra) | 80 |
| ◇ | 300mm 直下照度(lx) | 935 |

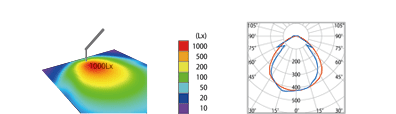

3000K電球色（L）
| ◎ | 消費電力(W) | 3.3 |
|---|---|---|
| ◎ | 全光束(lm) | 270 |
| ◎ | 発光効率(lm/W) | 82 |
| ■ | 演色性(Ra) | 80 |
| ◇ | 300mm 直下照度(lx) | 1000 |
◎：（地独） 大阪市立工業研究所での実測データ（大工研報第1082～1085号）を基に作成
■：LEDメーカー仕様書データ
◇：当社実測データ
個体差がありますので数値を必ずしも保証するものではございません
発注方法についてはこちらをご覧ください。
