直接木棚に設置する（木棚直付け・掘り込み仕様）（10×37面発光）

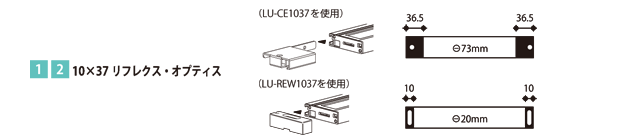

木棚直付け・掘り込み仕様 （10×37リフレクス・オプティス）: 木棚に直接灯具本体を取り付ける仕様です。
※別売の木棚直付用エンドキャップ（LU-REW1037・LU-CE1037）が必要となります。
(取付用ビス付属）
[推奨ブラケット] R-032W/033W、R-132W/133W

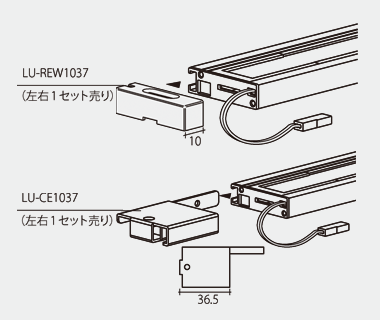

専用エンドキャップ取付

別売のLU-REW1037・LU-CE1037を灯具本体側の角長穴または背面の溝にセットしてください。
（左右がありますので注意してください。）
その際、電源側ケーブルに接続する灯具側のケーブルは、先に灯具本体より取り出しておいてください。

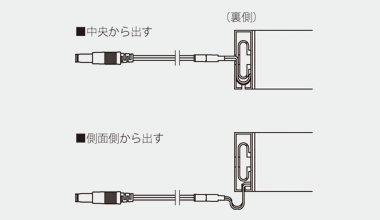

LU-REW1037の場合

コードは中央、または側面より出してください。

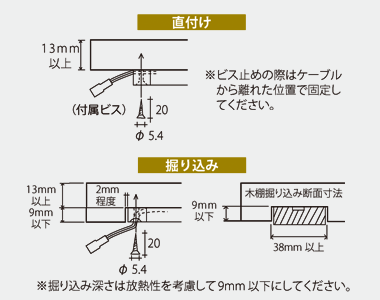

掘り込み時はケーブルを出してから木棚にセットし、ビス止めを行なってください。

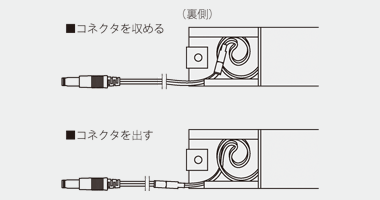

LU-CE1037の場合

コネクタ部分および余ったコードを中に収めることができます。

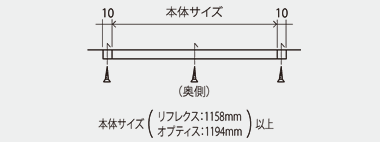

ビス止め箇所について

連結可能灯数はこちらを参照し、規定範囲内でのご使用を厳守してください。
規定範囲をオーバーすると火災及び故障の原因になります。
より安全にご使用頂けるように、安全アタッチメントパーツを各種取り揃えております。ご相談ください。
