帆立ダボ展開で設置する（10×37面発光・15×15ベーシックスリム）
- 帆立ダボ仕様

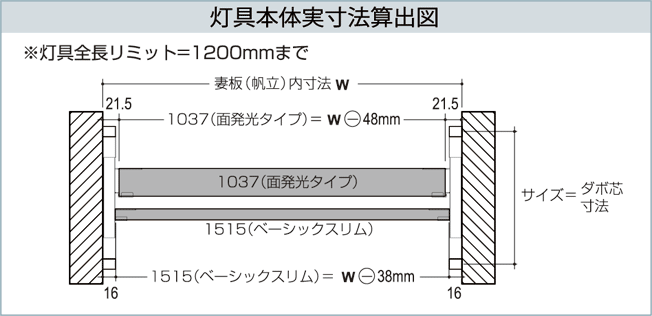

（10×37面発光・15×15ベーシックスリム） - 帆立ダボの内側にアタッチメントをはさみ、灯具を取り付ける仕様です。
※設置には帆立にダボ（ガラス棚用）が付いていることが条件となります。（別売）
[推奨ダボ] ELSC-12 サイズ20、ELDC-12 サイズ20
-
- 位置決めと灯具の固定

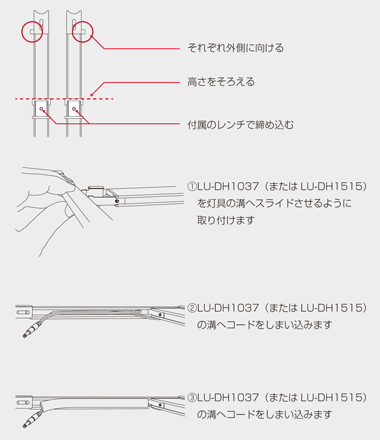

- 左用・右用を並べて、灯具を受ける部分（A）を同じ位置に合わせてください。
合わせた後、付属のレンチで中のネジを回し固定します。
-
- ダボへの設置

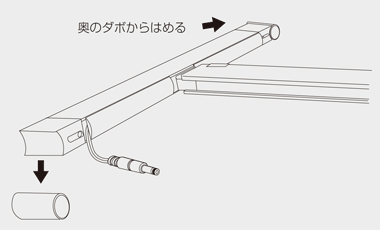

- 図のように、左側と右側の奥からはめて、手前のダボへとはめます。
