- 木棚直付け・掘り込み仕様
（8×35ウッドマウント） - 木棚に直接灯具本体を取り付ける仕様です(取付用ビス付属）。
[推奨ブラケット] R-032W/033W、R-132W/133W
-

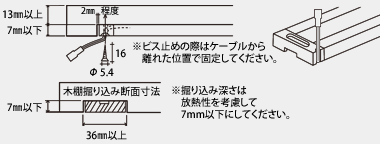

- 直付け時
- ケーブルは本体エンドキャップ下側又は側面側より出してください。
- 掘り込み時
- 接続する側の本体エンドキャップを外し、ケーブルは本体エンドキャップ上側（側面切欠部の上面）より出した後、再度エンドキャップを取り付けてください。

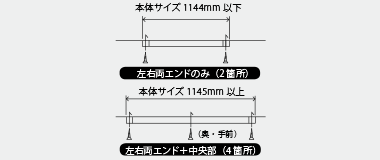

ビス止め箇所について

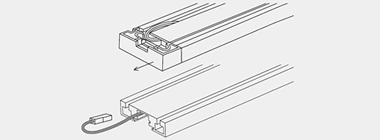

接続する本体ケーブルの
取り出し方について電源側ケーブルに接続する側のケーブルをアルミ本体の溝より取り出し、接続してください。
連結可能灯数はこちらを参照し、規定範囲内でのご使用を厳守してください。
規定範囲をオーバーすると火災及び故障の原因になります。
より安全にご使用頂けるように、安全アタッチメントパーツを各種取り揃えております。ご相談ください。
