B棚下設置の仕様

キャッチャーを使って木棚に設置する（木棚キャッチャー仕様）
（15×15ベーシックスリム）

（棚内々）

木棚キャッチャー仕様 （15×15ベーシックスリム）: キャッチャーを使って木棚に灯具本体を取り付ける仕様です。
（取り付け用ビス付属）　
※別売の15×15用木棚キャッチャー（LU-WC1515）、15×15用エンドキャップ（LU-EC1515）が必要となります。
[推奨ブラケット] R-032W/033W、R-132W/133W

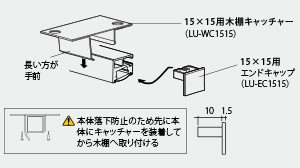

灯具本体（LU-BSN1515など）に15×15用木棚キャッチャー(LU-WC1515）と15×15用エンドキャップ（LU-EC1515）を付けます。
15×15用木棚キャッチャーは取り付ける向きにご注意ください（長い方が手前に来るように取り付けてください）。

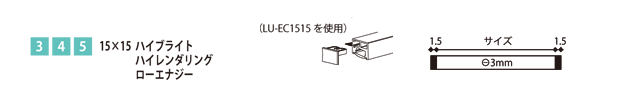

※灯具本体（LU-BCN1515など）の切断寸法はワイド-3mm（エンドキャップ：1.5mm×両端）です。

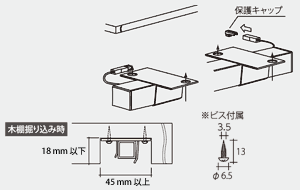

下からビス止めします。（パーツビス穴：φ5）
木棚掘り込み時は、右記のサイズを参照して掘り込みをしてください。

放熱のため必ず45mm幅以上を確保してください。

必ず付属のビスで取り付けてください。
皿ビスで取り付けるとキャッチャーの固定が弱くなります。

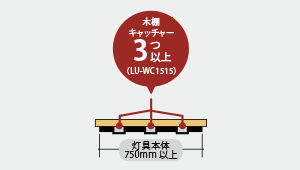

安全のため、灯具本体750mm以上の場合は15×15用木棚キャッチャー（LU-WC1515）を3つ以上ご使用ください。
また、落下の可能性がありますので、750mm未満の場合でも、最低2つは必ず使用してください。

連結可能灯数はこちらを参照し、規定範囲内でのご使用を厳守してください。
規定範囲をオーバーすると火災及び故障の原因になります。
より安全にご使用頂けるように、安全アタッチメントパーツを各種取り揃えております。ご相談ください。
