座面を施工する
- ショーケース内のスリムな照明
- あらかじめケース座面に叩き込んで固定した座金に差し込み、立設します。

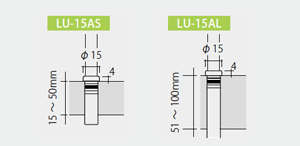

座面の厚み15～50mmはSタイプ、51～100mmはLタイプとなります。 - 灯具本体の他に、スタンドパイプ（LU-15ASまたはLU-15AL）が2本別途必要になります。
-
座面の穴あけ位置は、本体サイズよりマイナス15mmピッチの箇所です。
-
座面取り付け部分の厚み許容
LU-15AS＝15～50mm
LU-15AL＝51～100mm 必要
-

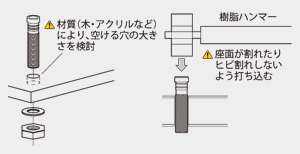

ケース座面に穴をあけ、LU-15ASまたはLU-15ALに付属の打ち込みボルト座金（SタイプまたはLタイプ）を樹脂ハンマーで打ち込み、ワッシャー・ナットで固定します。
座面の材質（木・アクリルなど）により、適切な穴の大きさを検討し、座面がヒビ割れしないよう丁寧に打ち込んでください。
関連パーツ一覧
灯具を立設する
-

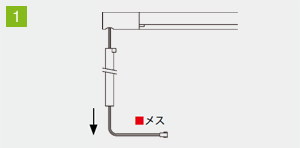

先にコードをパイプへ通します。
-

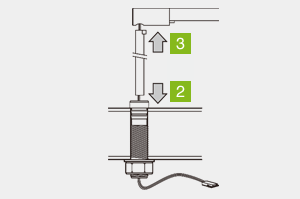

「A座面を施工する」の工程で固定した打ち込みボルト座金（SタイプまたはLタイプ）へコードを通し、スタンドパイプを差し込んでください。
スタンドパイプの上側凸部を、本体凹部と方向を合わせて灯具本体をスタンドパイプに差し込んでください。
-
ケース上面をオープン出来ない場合

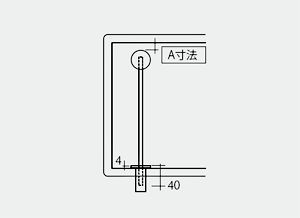

- ・灯具本体のみの着脱には、A寸法15mm以上必要
- ・スタンドパイプまでを含めた着脱には、A寸法50mm以上必要
配線と接続
-

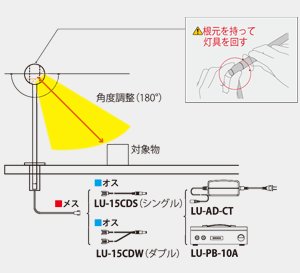

配線し、灯具の点灯を確認後、対象物に合わせて角度を調整してください。
角度調整は灯具の根元を持って行なってください。接続可能灯数の制限があります
- 340～1149mm＝2灯まで
- 1150～1759mm＝1灯まで
- 340～1149mm＝1ジャック2灯まで
- 1150～1759mm＝1ジャック1灯まで
- （1ジャック最大1A）
となりのアダプタと100mm以上の間隔をとり、空気の通りを確保してください。火災や故障の原因になります。
関連パーツ一覧
サイズの確認
-

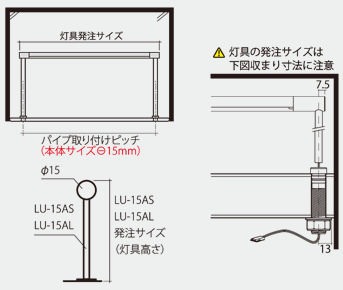

ご発注する灯具・スタンドパイプのサイズは、
右図を参照してください。・灯具サイズ ＝ ご希望の総ワイド寸法
ケース内寸および座金の収まり寸法に注意してください。
・スタンドパイプサイズ ＝ 座面から灯具本体上部
-
正しく接続してください
灯具本体への入力電圧はDC24Vです。表示された当社指定の電源、電圧以外では使用しないでください。
間違った電源に接続した場合、灯具本体または電源が壊れる恐れがあります。
接続可能灯数は規定範囲内でのご使用を厳守してください。
規定範囲をオーバーすると火災及び故障の原因になります。
製品特性上、灯具全長によって若干のたわみ（照射角度により5～10mm程度）が生じます。
