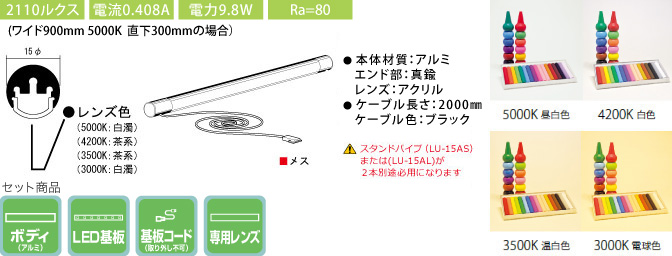

ショーケース内で使うLED照明器具です。
蛍光ランプ(当社28スレンダーφ28)と比べてφ15のスリムさを実現。
灯具が180°回転するので狙ったところへの照射が可能。
効率良く対象物を照らします。
寸法など製品の詳細情報（仕様書）をPDFで確認いただけます。
こちらからPDFをダウンロードしてください。
基板サイズ・ピッチ
発注品番
灯具本体端部から基板までの距離（アキ
寸法）は下記のように計算してください。
| A.サイズ （mm） |
クローム | ステン カラー |
基板数 | B.基板 サイズ （mm） |
電流 （A） |
電力 （W） |
接続可能灯数（1電源につき） | |||
|---|---|---|---|---|---|---|---|---|---|---|
| LU-AD-CT | 接続時電力 （W） |
|||||||||
| 340～474 | ￥9,450 | ￥10,350 | L×1 | 270 | 0.136 | 3.26 | 2灯 | 6.5 | ||
| 475～619 | ￥12,500 | ￥13,750 | L×1＋S×1 | 405 | 0.204 | 4.89 | 2灯 | 9.8 | ||
| 620～744 | ￥13,700 | ￥15,100 | L×2 | 540 | 0.272 | 6.52 | 2灯 | 13.1 | ||
| 745～879 | ￥17,250 | ￥19,000 | L×2＋S×1 | 675 | 0.340 | 8.16 | 2灯 | 16.3 | ||
| 880～1014 | ￥18,450 | ￥20,300 | L×3 | 810 | 0.408 | 9.79 | 2灯 | 19.6 | ||
| 1015～1149 | ￥22,000 | ￥24,200 | L×3＋S×1 | 945 | 0.476 | 11.42 | 2灯 | 22.8 | ||
| 1150～1284 | ￥23,250 | ￥25,600 | L×4 | 1080 | 0.544 | 13.05 | 1灯 | 13.1 | ||
| 1285～1419 | ￥26,450 | ￥29,100 | L×4＋S×1 | 1215 | 0.612 | 14.68 | 1灯 | 14.7 | ||
| 1420～1554 | ￥28,600 | ￥31,500 | L×5 | 1350 | 0.680 | 16.32 | 1灯 | 16.3 | ||
| 1555～1689 | ￥31,700 | ￥34,900 | L×5＋S×1 | 1485 | 0.748 | 17.95 | 1灯 | 18.0 | ||
| 1690～1759 | ￥32,900 | ￥36,250 | L×6 | 1620 | 0.816 | 19.58 | 1灯 | 19.6 | ||
切断別寸費込み価格（1本～20本約3日後出荷） 青字＝要納期

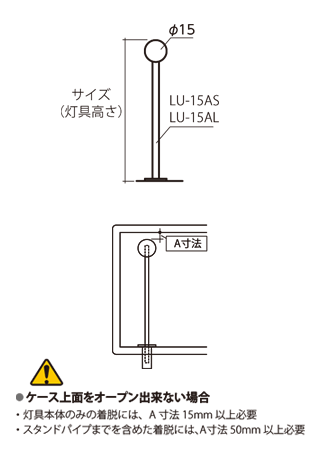

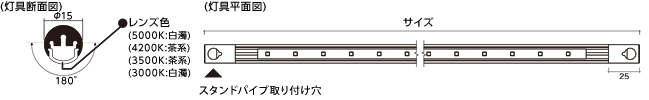

スタンドパイプとカット寸法
それぞれの設置仕様により、使うエンドパーツが異なるため、灯具本体のカット寸法が異なります。

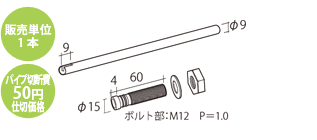

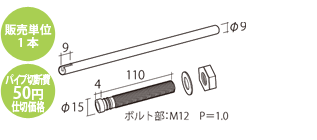

LU-15ASスタンドパイプセット
| サイズ (灯具長さ) |
クローム | Aニッケル サテン |
|---|---|---|
| ～300 | ￥1,200 | ￥1,700 |
| ～600 | ￥1,400 | ￥2,000 |
| ～900 | ￥1,600 | ￥2,250 |
青字＝要納期
LU-15ALスタンドパイプセットロング
| サイズ (灯具長さ) |
クローム | Aニッケル サテン |
|---|---|---|
| ～300 | ￥1,700 | ￥2,400 |
| ～600 | ￥1,900 | ￥2,700 |
| ～900 | ￥2,100 | ￥2,950 |
青字＝要納期
-

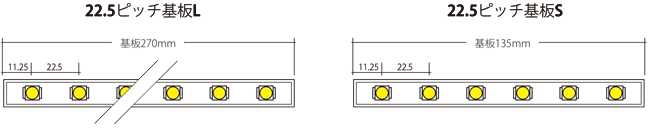

・サイズにより270mmのL基板と135mmのS基板の2種類を使います。
・指定サイズによって基板の種類は決まります。基板の種類はお選びいただけません。
・2種類の基板の併用によるサイズ指定はできません。
・接続可能灯数は必ずお守りください。故障・火災の原因になります。
・本体カラーの色替えも承ります。納期についてはこちらをご参照ください。
Display Lightシリーズは表示日数プラス1日となります。
製品特性上、灯具全長によっては若干のたわみ（照射角度により5～10mm程度）が生じます。

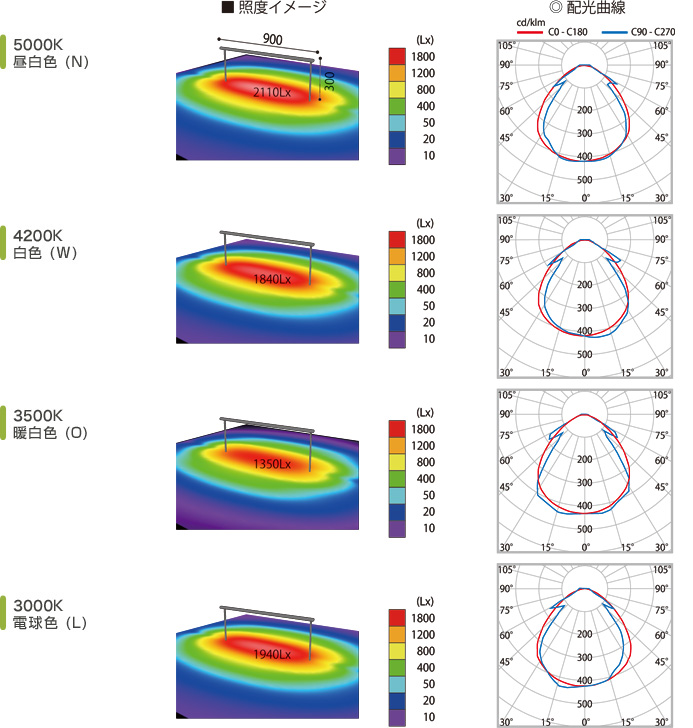

スタンドタイプ データ
灯具900mm 直下300mmの場合

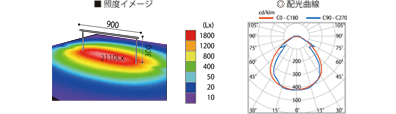

5000K昼白色（N）
| ◎ | 消費電力(W) | 9.8 |
|---|---|---|
| ◎ | 全光束(lm) | 880 |
| ◎ | 発光効率(lm/W) | 89 |
| ■ | 演色性(Ra) | 80 |
| ◇ | 300mm 直下照度(lx) | 2110 |
4200K白色（W）
| ◎ | 消費電力(W) | 9.8 |
|---|---|---|
| ◎ | 全光束(lm) | 765 |
| ◎ | 発光効率(lm/W) | 78 |
| ■ | 演色性(Ra) | 80 |
| ◇ | 300mm 直下照度(lx) | 1840 |

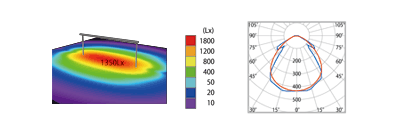

3500K温白色（O）
| ◎ | 消費電力(W) | 9.8 |
|---|---|---|
| ◎ | 全光束(lm) | 550 |
| ◎ | 発光効率(lm/W) | 56 |
| ■ | 演色性(Ra) | 80 |
| ◇ | 300mm 直下照度(lx) | 1350 |

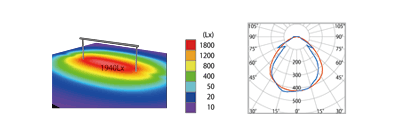

3000K電球色（L）
| ◎ | 消費電力(W) | 9.8 |
|---|---|---|
| ◎ | 全光束(lm) | 780 |
| ◎ | 発光効率(lm/W) | 80 |
| ■ | 演色性(Ra) | 80 |
| ◇ | 300mm 直下照度(lx) | 1940 |
◎：（地独）大阪市立工業研究所での実測データ（大工研報第1081・1090～1092号）を基に作成
■：LEDメーカー仕様書データ
◇：当社実測データ
個体差がありますので数値を必ずしも保証するものではございません
発注方法についてはこちらをご覧ください。
