棚下設置の仕様

B棚下設置の仕様

B-2ブラケットの先端に設置する（オーバーハング仕様）
（10×37面発光・15×15ベーシックスリム・15×30前面発光共通）

オーバーハング仕様
（10×37リフレクス・オプティス・15×15ベーシックスリム・15×30フロントルミナス共通）
ブラケットの先端に灯具本体が装着される仕様です。
※別売のスライドホルダー（LU-RE-SH、LU-SH）、15×15用エンドキャップ（LU-EC1515）、15×30用エンドキャップ（LU-FEC1530）が必要となります。
[推奨ブラケット] R-120GHS、R-121GHS
  1. 1

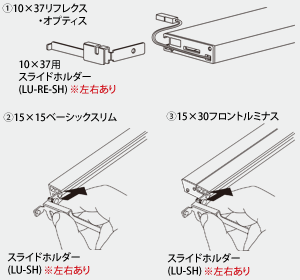

    灯具本体の両端から10×37用スライドホルダー（LU-RE-SH）またはスライドホルダー(LU-SH) を溝に装着しスライドします。左右がありますので、ハネ部分の長い方が内側になるように挿入してください。
    同じく、逆からもスライドホルダーを挿入します。

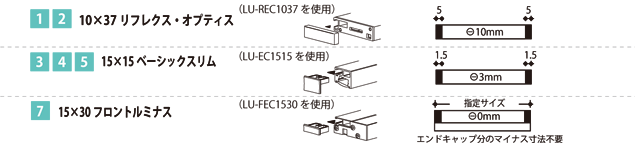

    10×37面発光灯具本体の切断方法はワイド-10mm（エンドキャップ：5mm×両端）、15×15ベーシックスリムはワイド-3mm（エンドキャップ：1.5mm×両端）、15×30前面発光は切断不要です。

    • LU-RE-SH 10×37用スライドホルダー詳しくはこちら
    • LU-SHスライドホルダー詳しくはこちら
  2. 2

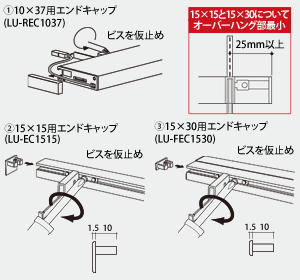

    留める位置をある程度決め、付属のビスで仮止めをしてください。
    またエンドキャップを灯具本体の両エンドに取り付けてください。

    • LU-REC1037 10×37用エンドキャップ詳しくはこちら
    • LU-EC1515 15×15用本体エンドキャップ詳しくはこちら
    • LU-FEC1530 15×30用エンドキャップ詳しくはこちら

    注意オーバーハング最小寸法はサポート柱スリット（ブラケット）芯より25mm（10×37面発光は10mm）です。
    25mm未満の場合、エンドキャップ（LU-EC1515・LU-FEC1530）が入りません。

  3. 3

    当社ブラケット（R-120GHS / R-121GHS / B-120 /B-121）に灯具本体を装着し、当社サポート柱に取り付けてください。

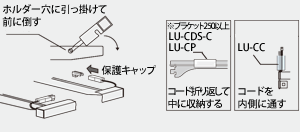

    壁に対しブラケットが垂直になる位置でスライドホルダーのビスを最後まで締め込んでください。

    • LU-CDS-C ケース付シングルコード詳しくはこちら
    • LU-CP コード収納パーツ詳しくはこちら
    • LU-CC ブラケット用コードカバー詳しくはこちら
灯具のカット寸法注意 灯具エンドに使うアタッチメント分の寸法をマイナスしてご発注ください

Rシリーズブラケット 詳しくはこちら
品番 呼び名
R-120GHS 150
180
200
250
270
300
330
350
品番 呼び名
R-121GHS 300
350
400
450
Bタイプブラケット 詳しくはこちら
品番 呼び名
B-120 150
180
200
250
270
300
330
350
品番 呼び名
B-121 300
330
350
400
420
450
500
550
ご注意相談ください！

注意連結可能灯数はこちらを参照し、規定範囲内でのご使用を厳守してください。
規定範囲をオーバーすると火災及び故障の原因になります。
より安全にご使用頂けるように、安全アタッチメントパーツを各種取り揃えております。ご相談ください。
